Водопровод и канализация в частном доме: способы защиты от промерзания

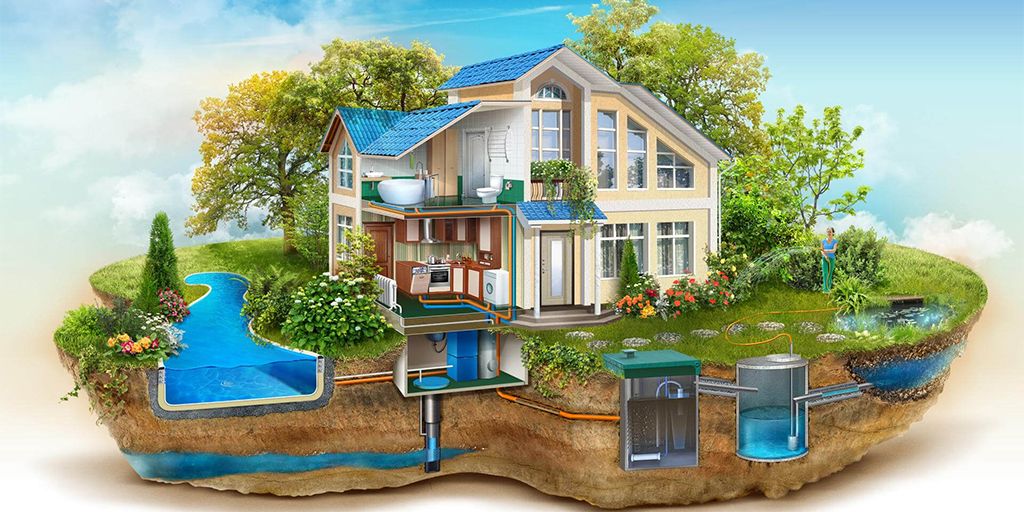

Снабжение частного дома водой и отвод канализации это крайне важные моменты в проектировании – мы расскажем, какие методы можно применить в плане защиты от промерзания тех коммуникаций, которые выходят за пределы обогреваемого контура здания – читайте до конца!

Размещение ниже глубины промерзания

Самым оптимальным способом защиты ваших труб от промерзания является размещение ниже глубины промерзания. Этот способ требует затрат на этапе монтажа и земельных работ, однако в перспективе он даст большую выгоду и спокойствие в эксплуатации. Средняя глубина промерзания указана в таблице ниже.

Возьмите запас в 20% и проложите траншею нужной глубины – ваш кабель будет защищён от промерзания на многие годы вперёд.

Обогревательный кабель: принцип работы и установка

В том случае, когда ваши трубопроводы уже проложены так, что есть вероятность их промерзания, нужно рассмотреть установку специальной системы подогрева, которая исключит оледенение содержимого труб в морозные дни. Принцип работы обогревательных кабелей следующий.

Внутри кабеля, который предназначен для обогрева, кроме наружной изоляции (оболочки) проложен резистивный проводник, который отличается от обычного медного или алюминиевого проводника тем, что он имеет достаточно большое сопротивление. В результате, при прохождении тока через этот резистивный проводник, он выделяет тепло согласно закону Джоуля-Ленца по формуле:

Как видно из этой формулы, количество тепла, выделяемого нагревательным кабелем, прямо пропорционально его сопротивлению, а также силе тока. Как правило, нужные параметры приводятся в инструкции к нагревательному кабелю, однако стоит помнить о нескольких важных вещах:

• одноразовый кабель ПНСВ из стали применять для постоянного подогрева нельзя – у него очень тонкая изоляция, которая не рассчитана для долговременного применения. ПНСВ должен один раз прогреть бетон для его затвердевания на стройке, и дальше не применяться;
• хорошие нагревательные кабели имеют не только прочную изоляцию, рассчитанную на многие годы службы, но и экранирующие прослойки, которые защищают людей от вредного действия электромагнитного излучения;
• нагревательные кабели включаются с контролем температуры или они имеют в своей конструкции специальные материалы, ограничивающие выделение тепла (см. дальше); допускать неконтролируемый нагрев нельзя, так как изоляция провода плавится и начинается утечка тока.

Кабель «самрег» и резистивный: отличия и что выбрать

Нагревательные кабели для обогрева труб и водостоков делятся на две основные категории:

• резистивные кабели;
• саморегулирующие кабели («самрег»).

В чём их основные отличия? Давайте разберём все плюсы и минусы.

Резистивные нагревательные кабели устроены достаточно просто. В центре такого кабеля располагается жила, имеющая большое сопротивление – именно она выделяет тепло при подключении к сети 220 Вольт. Для подключения такого нагревательного кабеля нужно использовать терморегулятор с выносным датчиком или просто биметаллический размыкатель. Датчик отслеживает температуру окружающей среды и в нужный момент, с помощью регулятора, отключает подачу питающего напряжения, оберегая кабель от повреждения, а вас от перерасхода электроэнергии.

В чём недостаток резистивного кабеля? Датчик замеряет температуру только в одном месте. Если на протяжении всей трассы нагревательного кабеля будут места, где температура окружающей среды выше, чем в других местах, то возможен перегрев, а значит и перерасход электроэнергии. В защиту резистивных кабелей можно упомянуть то, что они стоят дешевле, и на протяжении долгих лет эксплуатации будут расходовать меньше энергии, так как при перегреве они отключаются полностью.

Датчик резистивного кабель может быть как встроенным (он надевается на конец бухты), так и отдельным – встраиваемым в стену или в щиток с автоматами. В последнем случае, датчик выводится в помещение, где установлен регулятор и подсоединяется к регулирующему прибору.

Отдельные регуляторы бывают двух типов: с включением на похолодание и с регулируемым промежутком. В первом случае регулятор будет включаться при понижении температуры ниже определённого уровня, например 0 градусов. Регулятор с промежутком включается при снижении температуры до опасного с точки зрения наледи уровня, а затем, при дальнейшем похолодании, например, ниже минус 5 градусов, выключается. Это делается с целью экономии электроэнергии. Разумеется, второй тип регулятора стоит дороже и встречается в продаже реже.

Саморегулирующий кабель устроен сложнее резистивного. Он является трёхслойным:

• первый слой это оболочка из ПВХ, изолирующая и защищающая кабель от проникновения воды;
• второй слой это экран из сплетённой медной проволоки и фольги, которые не только экранируют электромагнитное излучение, но и защищают вас от утечки тока, если греющий кабель повредится: ток пойдёт на землю (в экран) и сработает либо УЗО либо автомат в щитке;
• третий слой самый хитрый: он выполнен из полупроводникового материала, а его сопротивление зависит от температуры окружающей среды; в случае, когда окружающая температура снизится меньше, чем до +5 градусов, сопротивление третьего слоя начнёт расти, следовательно, будет выделяться тепло – именно там, где это нужно.

Имейте в виду, что номинальная мощность кабеля «самрег», например 17 Вт/м, это мощность, которая выделяется всегда, даже когда вокруг тепло. При охлаждении среды ниже +5 градусов, эта мощность начнёт расти, вплоть до 100 Вт, поэтому при закладке прогревающих кабелей учитывайте сечение питающего кабеля и номинал автоматов исходя из указанной максимальной мощности.

Советы по прокладке водопровода и канализации

При монтаже резистивного греющего кабеля с отдельным датчиком, размещайте датчик на северной стороне дома или участка – так вы избежите переохлаждения в самых холодных местах.

В водосток шириной 10 см саморегулирующий кабель укладывается одной ниткой, при ширине 20 см – «змейкой», а при ширине 30-40 см укладывается две нитки в параллель.

Присоединять греющий кабель в питающему нужно не через клеммы (от нагрева они расходятся), а методом опрессовки: через медную гильзу, которую затем изолируют клеевой термоусадкой.

Для обогрева уже проложенной трубы с питьевой водой или канализацией, применяют специальный греющий кабель с санитарной изоляцией, который вводится в трубу через тройник с уплотнителем. Эта конструкция может продаваться в комплекте с кабелем, либо продаваться отдельно.

При укладке труб, греющий кабель нужно помещать под утеплитель, а способ накладки менять в зависимости от диаметра – до 50 мм кабель укладывается вдоль трубы, а при большем – наматывается на трубу спиралью, приём витки укладывают тем чаще, чем больше диаметр трубы.

Спасибо, что дочитали – надёжного вам водопровода и комфортной зимы!
