Из чего состоит современное видеонаблюдение – основы

Для того чтобы собрать несложную, но эффективную и надёжную систему видеонаблюдения, например для частного дома, небольшого офиса или производства, нам понадобятся следующие компоненты:

• видеокамеры, преобразующие собранное объективом изображение в электрический сигнал;
• соединительные кабели, передающие видеосигнал, питающее напряжение и иногда звук от видеокамер к аппаратуре, осуществляющей отображение, сбор и хранение полученных с видеокамер картинки и звука;
• видеорегистратор, монитор или плата захвата видеоизображения, при использовании в качестве регистратора обычного ПК или ноутбука.
• Для правильной работы системы видеонаблюдения все эти компоненты должны быть согласованы друг с другом и отвечать потребностям заказчика. Для того чтобы определиться с выбором всех этих (и некоторых других) элементов, давайте разберём каждую ступень системы по отдельности и начнём с подбора видеокамер.

Видеокамеры: стандарты, качество изображения и дополнительные функции

Все видеокамеры можно разделить на два больших класса по типу выдаваемого сигнала – аналоговые и цифровые. Аналоговые видеокамеры являются классическим типом устройств для видеонаблюдения: они формируют сигнал без промежуточного преобразования или сжатия: по сути, так же был устроен сигнал простых аналоговых телевизоров. В настоящее время широко применяется три формата аналогового видеонаблюдения:

• HD-TVI, разработанный компанией HikVision – проприетарный формат, то есть работающий исключительно с устройствами «своего» производителя;
• HD-CVI, от компании Dahua – аналогичный по параметрам формат, также ограниченный рамками одного бренда;
• AHD – свободный от ограничений формат, применяемый самыми разными производителями, в частности, популярной в России маркой Tantos.
• Главное, что вам нужно знать о различиях этих форматов – у HD-TVI и HD-CVI предельная дальность передачи сигнала составляет 1200 метров, а у AHD лишь 500. Но на практике такие экстремально длинные линии передачи встречаются редко.

Предельное разрешение видеокамер аналогового типа составляет 8 Мп, но подавляющее большинство таких камер имеют разрешение 2 или 5 Мп, чего вполне достаточно для решения несложных задач охраны и контроля.

Цифровые камеры стандарта IP, по сути, являются мини-компьютерами, осуществляющими не только захват изображения, но и его обработку: оцифровку, сжатие и кодировку, а также анализ посредством процессора, например, выявление людей, попавших в поле обзора камеры, распознавание их лиц и так далее. В настоящее время IP-камеры это стандарт современных систем видеонаблюдения, однако, по цене они превосходят своих аналоговых «собратьев» в 2-3 раза, поэтому решать, что именно выбрать нужно исходя из конкретных задач. Скажем, для простой системы с четырьмя камерами и без необходимости аналитики,  возможностей аналоговых камер хватит с избытком.

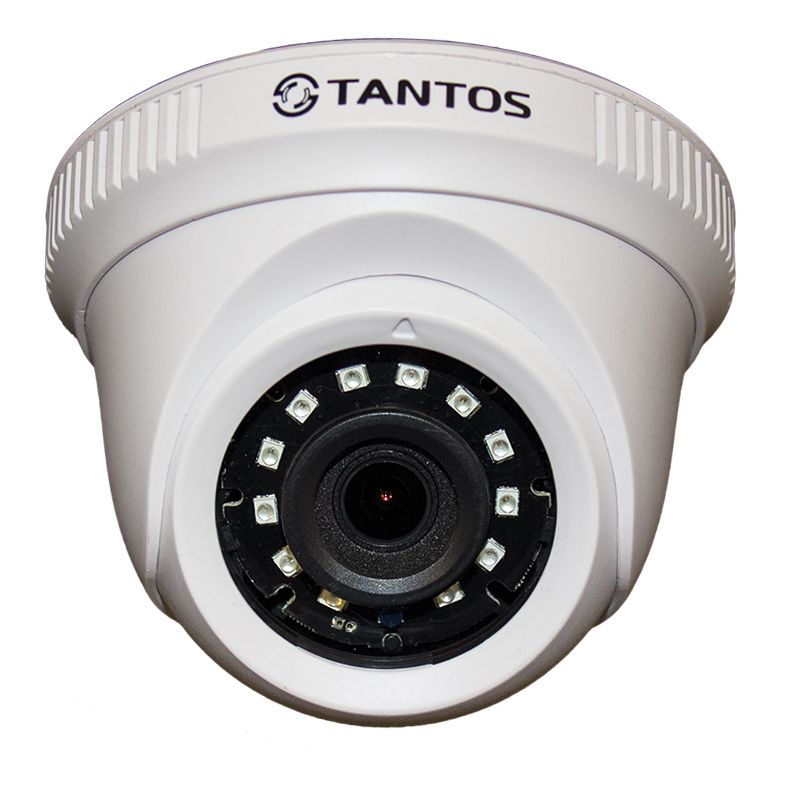

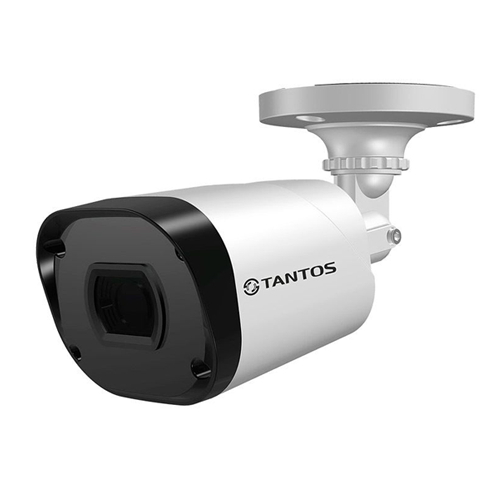

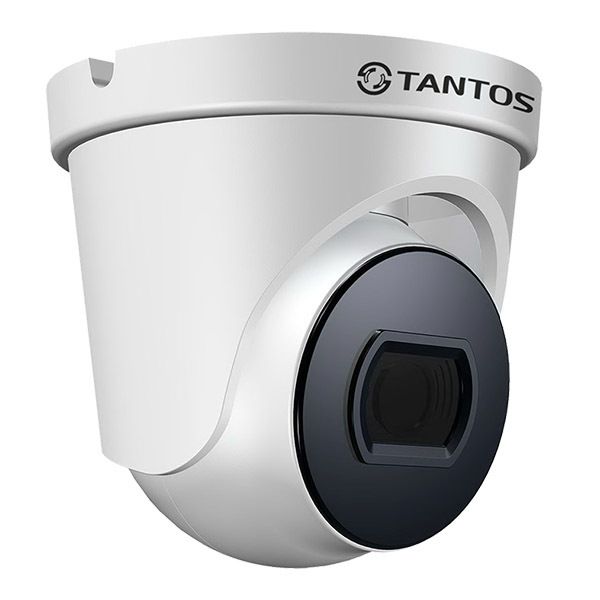

Купольная универсальная видеокамера для помещений TANTOS TSc-E2HDf 00-00156688	Камера видеонаблюдения аналоговая Tantos TSc-Ve2HDf 00-00157595	Уличная цилиндрическая видеокамера Tantos TSc-P2HDf 00-00156692

Определившись с типом видеокамер, можно перейти к выбору кабеля для передачи видеосигнала. Для аналоговых камер нам потребуется специальный кабель, например марки КВК. В состав этого кабеля входит как коаксиальный кабель, по которому передаётся видеосигнал, так и две дополнительные жилы для передачи напряжения питания 12 В. При необходимости, можно задействовать для передачи «минуса» питания экран коаксиальной жилы, а освободившуюся жилу использовать для передачи звука.

Особенностью аналоговой передачи данных являются шумы, неизбежно возникающие как в результате работы самой видеокамеры, так и при наводке от проходящих неподалёку силовых кабельных линий, источников электромагнитного излучения (ЭМИ), грозовых разрядов и так далее. При низком уровне шумов относительно уровня сигнала они не оказывают вредного действия, однако при большой протяжённости линии будет возникать «снег» и даже периодические обрывы сигнала. Во избежание данных проблем, кабель должен иметь хорошее сечение проводников и не иметь повреждений по всей своей длине.

Цифровые камеры стандарта IP используют для передачи данных компьютерный кабель, состоящий из четырёх скрученных витых пар. Для подачи питания может использоваться как дополнительный двухжильный кабель, так и сами витые пары – такой способ называется Power over Ethernet или сокращённо PoE. Для использования PoE потребуются так называемые инжекторы, подающие напряжение 12 Вольт в витую пару, а сами камеры должны поддерживать питание такого типа – ознакомьтесь с их инструкцией!

Предельная дальность передачи сигнала IP, без дополнительных ухищрений, составляет 100 метров. Большая дальность требует дополнительного оборудования, усложняет систему и делает её менее надёжной, поэтому для особо удалённых точек наблюдения лучше применять классические аналоговые видеокамеры.
кабель

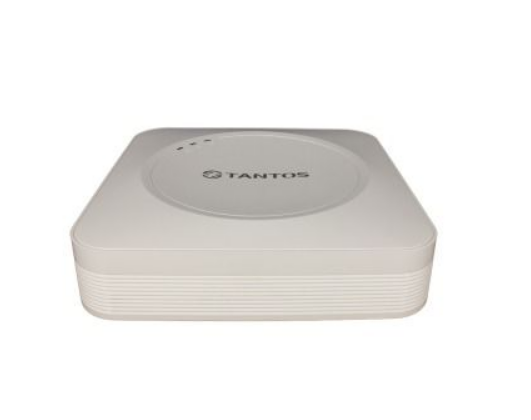

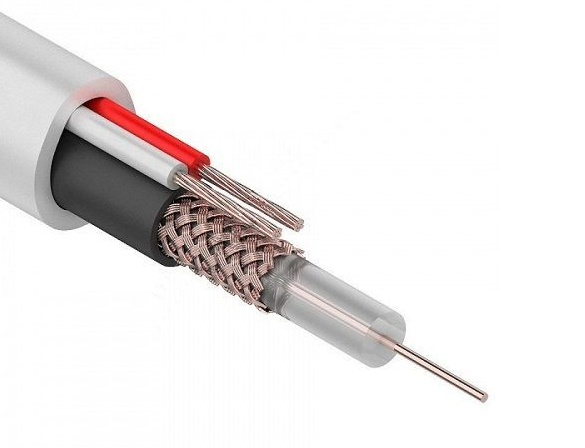

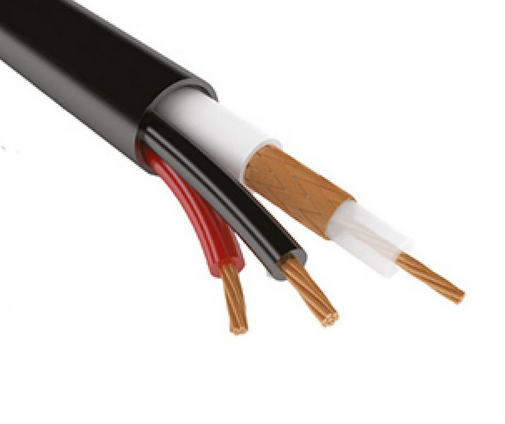

Kабель видеонаблюдения КВК-П-2 + 2х0.75 (черный) Outdoor КабельЭлектроСвязь	Kабель видеонаблюдения KBK-B-2+ 2х0.75 REXANT	Видеорегистратор 4-х канальный мультиформатный TSr-UV0418 Eco TANTOS

Сигнал, поступающий с видеокамер, может использоваться по-разному. Самый простой способ – непосредственный вывод изображения на экран монитора или телевизора. Но когда камер больше, чем одна, гораздо удобнее использовать специальное устройство – видеорегистратор. Данный прибор обеспечивает:

• вывод сигнала с нескольких камер на один монитор (мультиплексирование);
• запись и хранение видеосигнала на жёсткий диск, для дальнейшего доступа и просмотра;
• передача сигнала через компьютерную сеть для записи на сервер или  удалённого доступа к данным;
• аналитику видеосигнала для распознавания лиц, формирования тревожных событий по заданным параметрам и так далее;
• соединение с сетью Интернет через провод или Wi-Fi для доступа к данным и управления с любого устройства на земном шаре, подключенного к глобальной сети.

Самый простой регистратор поставляется без жёсткого диска, без сложного процессора или выхода в Интернет и позволяет осуществлять наблюдение в режиме онлайн посредством монитора, однако лучше предусмотреть расширение функций на будущее и установить более продвинутую модель. Регистраторы могут быть рассчитаны на разное число камер (4, 8 и больше), а также иметь возможность подключения аналоговых камер (через разъёмы BNC), цифровых камер IP, через стандартные джеки RJ-45, или иметь мультиформатные входы для камер любого типа.
регистратор

Спасибо, что дочитали – успешного монтажа и надёжной системы видеонаблюдения!
