Умное управление для света: фотореле, таймеры, датчики и многое другое
26.06.2024
![Умное управление для света: фотореле, таймеры, датчики и многое другое Умное управление для света: фотореле, таймеры, датчики и многое другое](/upload/resize_cache/iblock/d65/200_150_1/lfoxhjf9f7to2me276ysw7du141w8fdd.jpg)

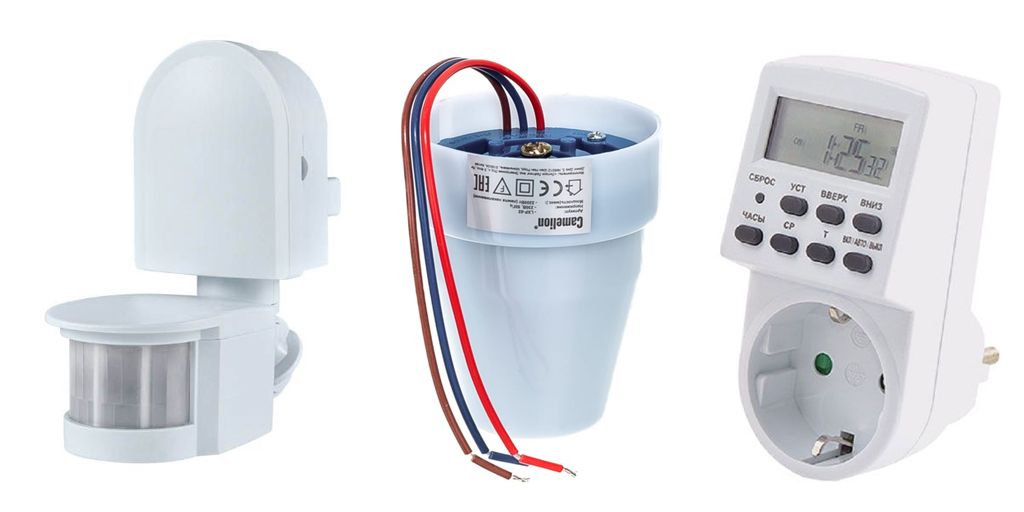

Удобство и комфорт в использовании источников света не ограничивается простыми выключателями: для каждодневных задач инженеры придумали не один десяток различных устройств с «умными» функциями управления освещением. Мы расскажем о том, какие устройства вы можете установить у себя дома, как они настраиваются и для чего нужны – читайте дальше!
Датчики движения

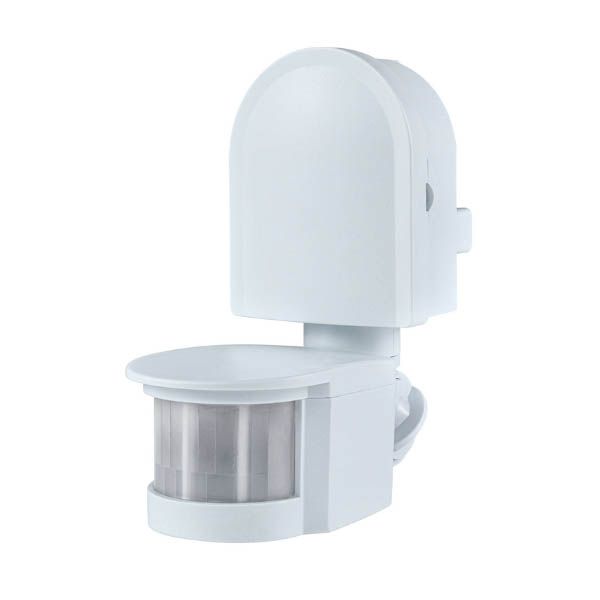

Датчик движения это один из самых популярных приборов, осуществляющих автоматическое управление освещением. Установка датчика движения вместо обычного выключателя даёт сразу несколько преимуществ:
- автоматическое включение и выключение освещения, без необходимости отвлекаться на ручное управление;
- экономия электроэнергии: свет горит ровно столько, сколько требуется, а ситуации, в которых свет остаётся включённым по ошибке, исключены;
- возможность обеспечения охраны, например, уличного пространства: при появлении в охранной зоне человека автоматически включится светильник, который подсветит нарушителя и подаст сигнал о проникновении.
Применение датчиков движения распространено в оснащении общественных зданий и помещений, а также мест, где люди бывают нечасто, например, в подсобках. В жилых помещениях, ванных и туалетах датчики движения применяются достаточно редко. А вот для подсветки лестницы датчик движения будет кстати.
Датчики движения разделяются по принципу действия на:
- инфракрасные датчики (самые популярные) – они срабатывают на изменение тепловой «картинки» на датчике: излучение фокусируется с помощью специальной линзы, разделённой на прямоугольные ячейки;
- микроволновые датчики встречаются реже: они имеют встроенную антенну, которая улавливает излучение от тела человека и животных, и позволяют включать свет даже без прямой видимости с зоной контроля;
- ультразвуковые датчики – встречаются в виде встраиваемых модулей, например для включения подсветки кухни.
Рассмотрим установку инфракрасного датчика. Нужно помнить, что он работает только в условиях прямой видимости – причем без преград в виде стекла. Далее нужно ознакомиться с инструкцией на датчик – там будет указана его зона охвата и дальность действия. Нарисуйте на листе примерную схему помещения, в котором нужно установить датчик движения и наложите на этот план треугольную зону обнаружения датчика. Это поможет вам понять, в каком месте (обычно это угол сверху) выгоднее всего установить данный прибор. В том случае, если зона обнаружения датчика слишком широкая и вы хотели бы её сузить, просто заклейте скотчем край линзы на датчике движения с нужной стороны (или посередине).
Нужно помнить, что датчики движения бывают разные, в частности, датчики на 220 Вольт могут подключаться как двумя проводами, так и тремя (с нулевым проводом). В случае трёхпроводного подключения, использовать датчик для замены уже установленного механического выключателя не получится: как правило, к выключателям нулевой провод не подводится. Нужно найти двухпроводную модель.

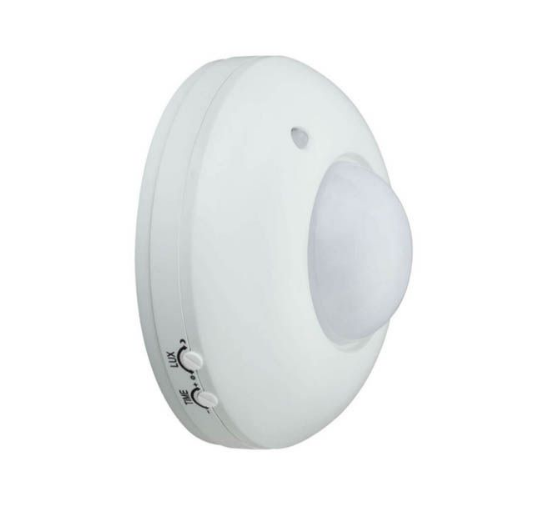

На корпусе датчика движения имеются регулировочные винты. Они изменяют:
- задержку включения датчика;
- режим работы (ночь-день);
- чувствительность (есть не везде).
Винты не имеют градуировки, так что удобнее всего настраивать датчик уже на месте, после монтажа.
Фотореле
Для того чтобы максимально просто и дёшево автоматизировать включение ночного освещения – уличного или дежурного в помещении, нужно установить фотореле. Этот прибор бывает двух типов:

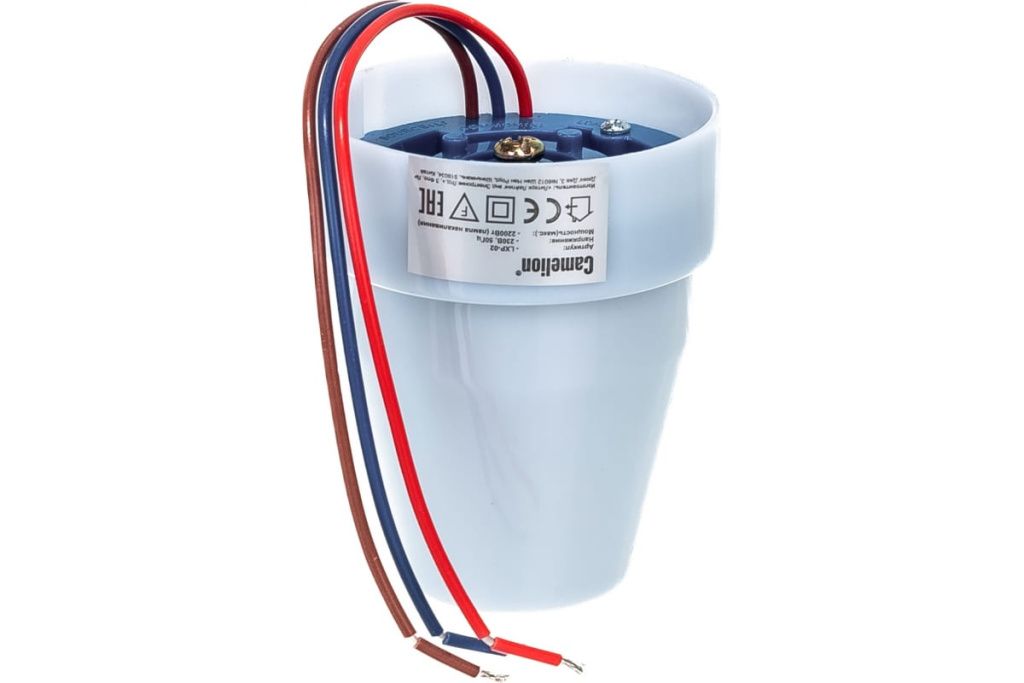

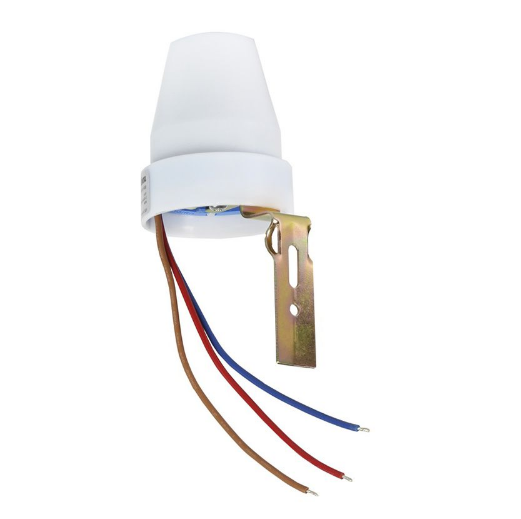

- герметичное фотореле со встроенным датчиком: монтируется в непосредственной близости от «своего» уличного светильника;
- фотореле на динрейку с выносным датчиком: обычно применяется в комплексе с контактором, для включения группы уличных светильников или прожекторов.
На каждом фотореле имеется регулировочный винт, вращая который можно настраивать момент включения ночного освещения в сумерки. Обычно эта настройка производится один раз, после установки реле. При установке выносного датчика или герметичного фотореле, нужно следить, чтобы свет от искусственных источников не попадал на фотоэлемент, в противном случае его работа будет нестабильной.
Таймер

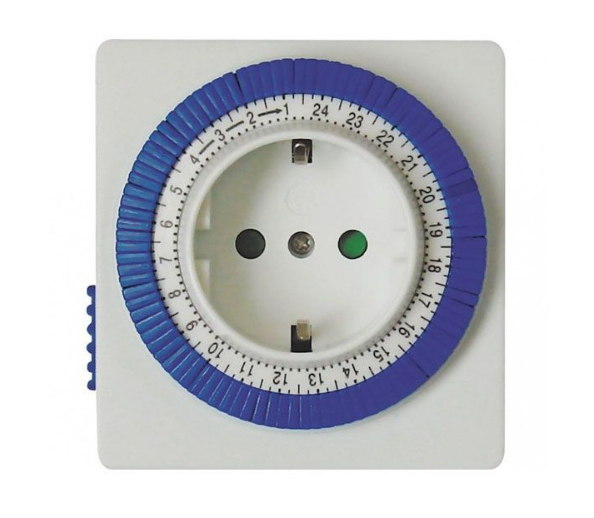

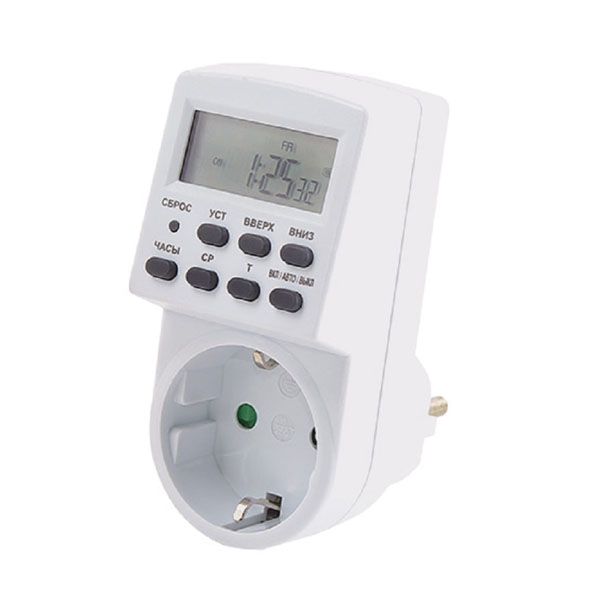

Таймер это реле со встроенными часами (электронными либо механическими). Оно позволяет настраивать время включения и выключения любых электрических приборов, в частности светильников. Таймеры разделяются на розеточные («переходники») и модульные, с установкой в щиток, а также на механические (суточные) и электронные (недельные).
|
|
Розеточный |

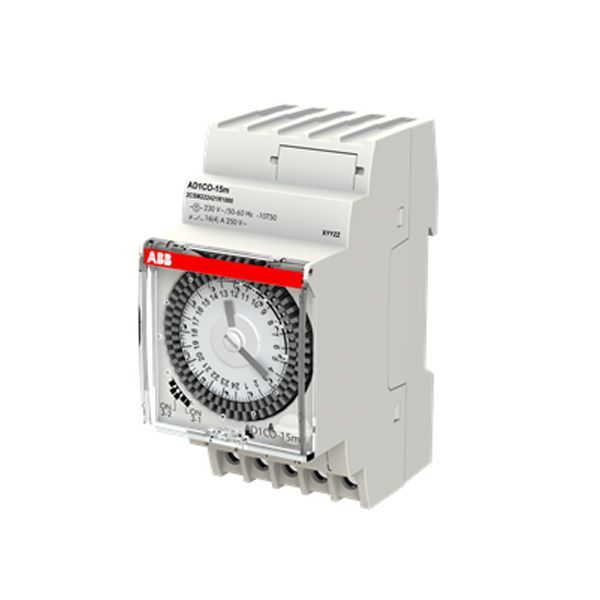

Модульный |
Минимальный интервал между включением и выключением, а также суммарное количество запрограммированных включений-выключений определяется типом таймера. Как правило, минимальный интервал у механического таймера 15 минут, а у электронного 1 секунда. При подключении, таймер устанавливается на текущее время и вводится программа – в соответствии с инструкцией. Некоторые таймеры имеют встроенный аккумулятор, позволяющий часам продолжать ход даже при отключении электричества. Без аккумулятора вам придётся каждый раз поправлять настройку времени вручную.
Мощные электроприборы или группу светодиодных светильников лучше не подключать к таймеру напрямую, а включать через контактор.
Отдельная разновидность таймеров – астрономический таймер. Этот прибор предназначен исключительно для коммутации линий освещения и, в отличие от других таймеров, включается не в заданное время, а по программе, вычисляющей время восхода и захода Солнца. Нужно лишь ввести в память таймера вашу широту, текущее время, а дальше таймер сделает всё сам. Можно настроить этот таймер таким образом, чтобы он включался раньше или позже захода Солнца – на ваше усмотрение.
«Умные» реле и розетки

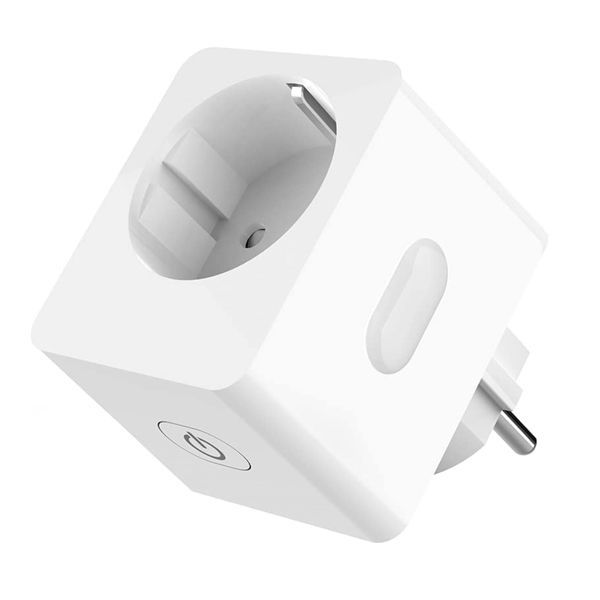

Современные технологии и широкое внедрение смартфонов с умными колонками сделали возможным управление светом посредством «умных» приборов, которые предлагают широкий ассортимент возможностей по программированию включения и дистанционному управлению. Долгие годы «приработки» технологий привели к появлению особого устройства – «умного» реле или «умной» розетки. Это, по сути один и тот же прибор, просто в разных корпусах – в виде блока с клеммами, либо в виде переходника в обычную розетку.
Внутри такого прибора находится миниатюрный компьютер с модулем связи Wi-fi. Этот мини-компьютер запрограммирован так, что может посредством радиосигнала взаимодействовать с самыми популярными устройствами – умными колонками Алиса, Сири, Маруся, а также со смартфонами и планшетами, на которое установлено приложение, поставляемое производителем умного прибора.
Всё это позволяет осуществлять полноценное управление лампами и светильниками через ваш смартфон или голосом – через колонку: включать и выключать, программировать включение в нужное время и создавать сценарии для совместного включения разных светильников, например, для вечернего отдыха или приёма гостей.
Спасибо, что дочитали – удобного и яркого вам освещения!
