Уличные светильники и прожекторы: виды, характеристики и правильная установка
26.06.2024
![Уличные светильники и прожекторы: виды, характеристики и правильная установка Уличные светильники и прожекторы: виды, характеристики и правильная установка](/upload/resize_cache/iblock/dc1/200_150_1/aigo2vz6p2sw2phx588ye8o5oyxmzoje.jpg)
Для освещения открытых площадей применяются особые типы светильников - уличные светильники и прожекторы. Как выбрать правильный светильник и чем они различаются – читайте дальше!
Чем уличное освещение отличается от домашнего
Проектирование уличного освещения, даже в самых простых вариантах, типа подсветки въезда в гараж, имеет свою специфику, отличную от расчёта освещения в закрытых помещениях. Чем характерен расчёт уличного освещения?

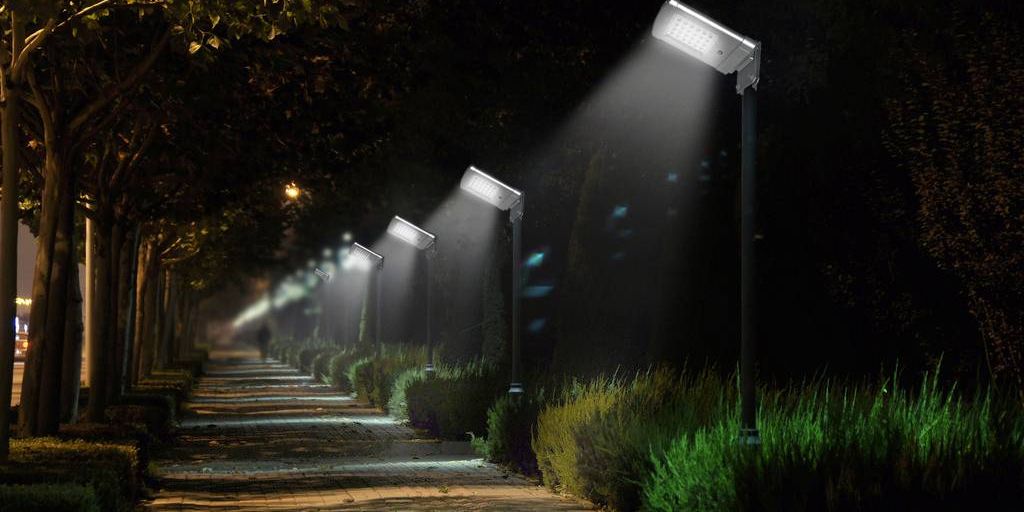

Уличные светильники широко применяются для освещения дорог и шоссе, парковок у торговых центров, строительных площадок, территорий, где производятся строительные работы, причалов и так далее. Кроме этого, особенно актуальным стало освещение вблизи складов и логистических центров, которые в последнее время возводятся особенно часто.
Осветительные установки прожекторного или уличного типа позволяют намного экономнее решить задачу освещения больших площадей без необходимости возведения сложных систем подпорок и мачт. Минусы в том, что при прожекторном освещении образуются намного более сильные перепады освещённости и возникает слепящий эффект от прожекторов и уличных светильников.
В отличие от расчёта освещённости закрытых помещений, где главную роль играет яркость светильника в Люменах, уличное освещение проектируется также исходя из кривой силы света, которую можно найти в паспорте светильника. Свет распределяется не равномерно, а по определённому закону, что и нужно учитывать.
Конструкция уличных светильников и прожекторов
Любой уличный светильник или прожектор конструктивно состоит из трёх частей:
- корпус с фокусирующими элементами (опционально);
- источник света (лампа или светодиоды);
- пускорегулирующий аппарат (ПРА), необходимый для работы источника света.
Корпус должен быть герметичным, то есть защищённым от попадания внутрь воды и пыли. Степень защиты любого корпуса должна соответствовать одному из чисел международного стандарта International Protection или коротко IP. Число IP состоит из двух цифр – первая означает защиту от пыли и посторонних предметов, а вторая – от воды. Для того, чтобы обладать герметичностью, корпус должен иметь защиту не ниже IP44. Данная степень обеспечивает защиту от попадания внутрь объектов или проволоки размером от 1 мм и больше, а также защиту от брызг воды с любого направления.
Нужно учитывать, что защита IP44 является наименее герметичной и для уверенной эксплуатации в условиях осадков разного типа и интенсивности лучше использовать светильники с защитой IP55 или IP67 и выше. Такой светильник полностью защищён от пыли, а также от самых сильных дождей, которые, конечно, относятся не к брызгам воды, а к струям (защита 5 и выше).
Фокусирующие элементы нужны для того, чтобы световой поток, создаваемый лампой или светодиодом, не расходовался понапрасну и не слепил глаза людям, а освещал нужную площадь. В классических прожекторах и уличных светильниках типа РКУ, ЖКУ и т. д., фокусирующий элемент представлял собой замкнутую воронку из отражающего металла, которая собирала свет от источника в направленный пучок, освещающий нужную площадь. В современных уличных светильниках и прожекторах, фокусировка светового пучка осуществляется пластиковыми линзами, наплавленными на рассеиватель, прямо напротив каждого светодиода.
При выборе уличного светильника или прожектора нужно учитывать его конструкцию. Наиболее эффективным в плане освещения будет прибор, имеющий фокусирующее устройство. Напротив, светильник без фокусировки, например светильник с плоским пластиковым стеклом перед светодиодной матрицей, будет расходовать до половины светового потока впустую – он будет слепить людей, но не освещать дорогу или поверхность под ним.
Как выбрать мощность уличного светильника или прожектора?
При выборе светильника или прожектора главным встаёт вопрос о яркости этих источников света, то есть о том, насколько эффективно они смогут осветить нужную площадь уличного пространства. Главное, что нужно учитывать – яркость светильника, измеряемую в Люменах (Лм, Lm). Для приблизительной оценки количества люменов, нужно умножить площадь, которую нужно осветить на 100.
Например, для освещения площади 100 м2, нужен светильник с яркостью 10000 лм. Если полноценная яркость не требуется, например, для освещения площади перед гаражом, число люмен можно снизить в 2-3 раза – но учтите, что при данном уровне освещения производить работы не получится, это так называемая «ориентационная яркость», для того, чтобы вы могли без проблем пройти нужную площадь, не врезаясь в стены.
В том случае, когда производитель не указывает яркость светильника в Люменах, приблизительно можно узнать яркость по следующим отношениям:
- лампы накаливания – 15 Лм/Вт;
- ртутные лампы ДРЛ – 50 Лм/Вт;
- светодиоды – 80 Лм/Вт;
- натриевые и металлогалогеновые лампы – 120 Лм/Вт.
Как установить уличные светильники и прожекторы – простые советы
При установке уличных светильников нужно принимать во внимание важные факторы:
- высоту установки светильника – для того, чтобы соблюсти баланс между площадью освещения, освещённостью и слепящим действием светильника;
- направленность пучка света – для освещения земли (вниз), для декоративного и архитектурного освещения (вбок и вверх);
- доступность для обслуживания – светильники периодически нужно очищать от грязи и пыли, нужно менять вышедшие из строя светильники или лампы там, где это возможно;
- возможность прокладки подземного кабеля для запитывания светильников на опорах – кабель должен быть проложен так, чтобы не было угрозы его повреждения, и в то же время была возможность его замены.
Высота установки светильников зависит от двух величин – освещаемой площади и диаграммы направленности светильника. Диаграмма направленности это график с кривой, которая показывает, как распределяется световой поток – от геометрического центра светильника к его краям. Также этот график называют кривой силы света – КСС. Основные типы кривой силы света это:
- концентрированная (К) с узким световым пучком – используется в сценическом и акцентном освещении;
- глубокая (Г) и конусная (Д) имеют широкий световой пучок и применяются для самых разных задач – от офисного освещения до освещения производственных помещений;
- полуширокая (Л) и широкая (Ш) применяются для освещения дорог – их световой пучок как бы растягивается вдоль дорожного полотна;
- равномерная (М) применяется главным образом для небольших подсобных помещений;
- синусная (С) применяется для создания приглушённого освещения, например в холлах общественных зданий.
Для уличного освещения нужно применять светильники с КСС типа К (архитектурное и фасадное освещение), а также Л и Ш (уличное освещение).
Спасибо, ели дочитали до конца – удачного выбора светильников и надёжного освещения!
