Сборка щита на долгие годы - нужные аксессуары и правила монтажа

Электрический щит это сложное изделие, работа которого сопряжена с высоким напряжением, периодическим нагревом и, в некоторых случаях, с вредным действием окружающих факторов (влажность, ультрафиолет, химические вещества). Чем отличаются щиты, которые, несмотря на все трудности, служат много лет и те, которые быстро выходят из строя? Достичь долговечности можно только совокупностью мер, о которых мы расскажем дальше – читайте до конца!

Подготовка схемы и спецификации

Какой бы щит не предстояло собрать – простой или более сложный, не обойтись без составления его проекта или хотя бы точной схемы. На схеме щитка указываются все его компоненты, в число которых входят:

• рубильники;
• автоматические выключатели;
• УЗО и дифавтоматы;
• электрические счётчики;
• трансформаторы тока;
• реле и контроллеры – и многое другое.

Кроме компонентов и их соединений, на схеме нужно обозначить пояснительную информацию. Например, возле автоматов, предназначенных для защиты групповых линий, рекомендуется указать сечение и тип отходящих кабелей, а также предполагаемую нагрузку на каждую из линий. В том случае, когда помещение или потребитель чем-то выделяется, скажем, особыми условиями (влажность, температура) или большой мощностью, нужно указать и это. В том случае, если схема щита не сопровождается спецификацией, с перечислением комплектующих, включая их артикулы, эту информацию также придётся нанести на схему, однако это не очень удобно и подходит только для схем большого формата (А3 и крупнее).

Без предварительного составления схемы вероятность допустить ошибку во время сборки увеличивается многократно. Кроме этого, схема помогает уяснить соответствие щита требованиям электроустановки. К примеру, номинал автоматов должен соответствовать реальному сечению жил в кабелях проводки и кабельных линиях, число автоматов – соответствовать числу отходящих групп, наличие дифзащиты (УЗО и дифавтоматы) должно быть в соответствии с типом помещения (ванная, гараж, подвал) и так далее. Без наглядной схемы в хорошем формате все эти тонкости с лёгкостью ускользают от внимания, что негативно сказывается как на этапе подключения электрощита, так и при дальнейшей его эксплуатации.

Выбор корпуса электрощита

Вторым и весьма важным шагом при подготовке к сборке щита является выбор его оболочки или корпуса. Корпус должен быть не поддерживающим горение, с запасом по размеру, достаточно прочной конструкции и с нужной степенью защиты от вредных факторов помещения или открытого пространства, в которых его предполагается установить.

В том случае, если электрощит стальной, защита от пожара соблюдается автоматически, а вот в случае пластикового корпуса, всё сложнее. Пластик может быть как поддерживающим горение, так и самозатухающим, причём степень негорючести разных пластмасс варьируется. Для проектировщика достаточно ознакомиться с сертификатом пожарной безопасности для корпус щитка, в котором должна быть упомянута его пожаробезопасность. Для установки в условиях действия химических веществ нужно выбрать корпус, стойкий к данным воздействиям – это именно тот случай, когда пластик может быть лучше стали, даже очень хорошо окрашенной.

Размер корпуса должен быть таким, чтобы обеспечить не только установку всех его компонентов, их соединений, вводных и отходящих кабелей, но и запас места, необходимый для возможной модернизации, а также хорошего теплоотвода, особенно для теплонагруженных агрегатов, например мощных рубильников. В небольших квартирных щитках, комплектуемых модульными приборами, нужно оставлять хотя бы одну динрейку (один ряд) про запас – заполнять щиток автоматикой «до упора» - значит сокращать срок его службы в разы.

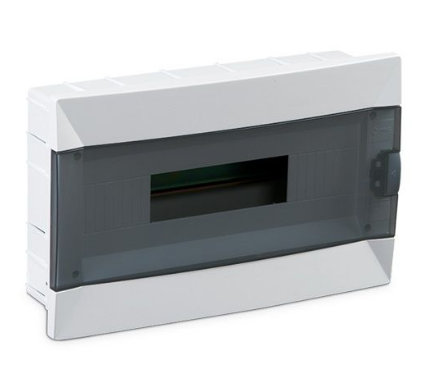

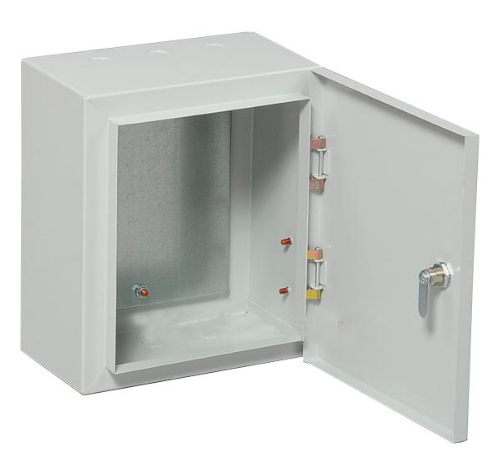

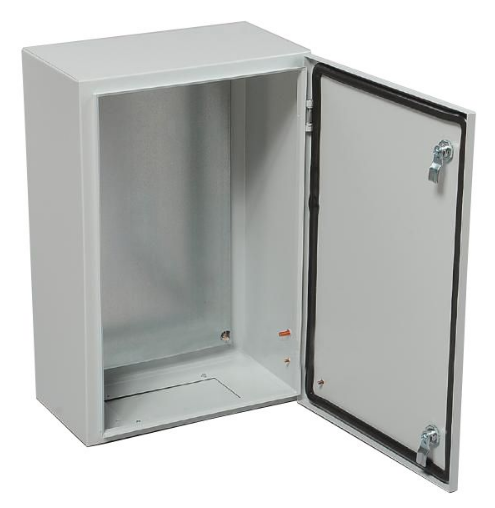

Шкаф 402S с монтажной панелью навесной 250х293х155мм IP41 Щитэлектрокомплект (ЩЭК)	Бокс встраиваемый 16 модулей 225х357х97мм с N/PE-12/0 прозрачная дверь IP40 (белый) Makel (63016)	Шкаф 407Rx с монтажной панелью навесной 400х600х240мм с люком IP66 Щитэлектрокомплект (ЩЭК)

Подбор комплектующих

Электротехническая продукция, которая устанавливается в электрощит, должна иметь повышенный запас прочности. Если розетка или выключатель работают в сравнительно «тепличных» условиях, а их выход из строя не повлечёт серьёзных последствий, то проблемы в электрощите, наполненном дорогой и сложной электрикой и электроникой, могут привести к весьма дорогостоящим и сложным в устранении неисправностям, вплоть до возгорания всего щита.

Отсюда и простое правило – выбирайте автоматы, реле и контакторы так, чтобы они с хорошим запасом переносили нагрев, механические воздействия, переохлаждение и перепады давления – обычно таким требованиям отвечают изделия промышленного назначения. Кроме этого, лучше остановиться на известных брендах с длительной историей – ABB, Шнайдер Электрик (Systeme Electric), Легранд (Daccord) и других.

Обратите внимание, чтобы токи, на которые рассчитаны проводники, клеммы и шины соответствовали току, протекающему через них. Обычно максимальный ток внутри щита ограничивается вводным автоматом, так что при выборе соединителей для силовых цепей можно отталкиваться от этой цифры. Слаботочные цепи, защищённые автоматами с малыми номиналами и предохранителями можно выполнять более тонким проводом.

Маркировка

Во избежание ошибки при сборке электрощита, а также при его ремонте и модернизации, все проводники и устройства должны иметь хорошо читаемую и понятную маркировку. В большинстве случаев разместить полное наименование не удастся – место ограничено, поэтому применяется условное обозначение из цифр и букв. Для его расшифровки создаётся специальный документ, в котором расшифровывается вся маркировка в щитке.

Маркировка проводников может быть в виде пластиковых клипс, на которых заранее нанесены те или иные символы. Эти клипсы надеваются на провод и соединяются в блоки, формируя чёткие обозначения. Ещё одна разновидность долговечной маркировки – самоламинирующиеся наклейки, например производства DKC. Надпись на них наносит сам монтажник, либо распечатывает её на принтере, после чего заклеивает обозначение прозрачным клеевым слоем, надёжно предохраняющим маркировку от повреждения и выцветания.

Тестирование перед установкой

Для того чтобы выявить бракованные элементы и не повредить дорогостоящее оборудование на объекте, щит нужно проверить – так мы убедимся, что он прослужит долгие годы. Для этого щит подключается к источнику рабочего напряжения, а его групповые автоматы и реле подключаются к тестовой нагрузке. Автоматика проверяется методом имитации сценариев её использования. После того, как все элементы щита покажут свою исправность, его можно отправлять на объект и подключать к электропроводке.

Спасибо, что дочитали – надёжного вам щитка и долговечной электрики!
