Монтаж электрической проводки: от проекта до последнего шурупа

В понятие электромонтажа входят самые разные виды работ – мы расскажем об основных этапах, которые придётся пройти при монтаже электрической проводки в частном доме, квартире или офисе. Давайте разберём, как правильно преодолеть каждую «ступеньку» в лестнице электромонтажа, чтобы на её вершине получить качественную, удобную и долговечную электрику – читайте до конца!

Постановка задачи и проектирование электрики – просто и эффективно

Перед тем, как приступить к какой-либо работе, особенно сложной и многоуровневой, нужно точно понимать, что вы хотите получить в итоге. То же относится и к электромонтажу. Потратьте день-два на обдумывание того, какой должна быть ваша электрика, чтобы вы на 100% остались довольны.

• в каких местах было бы удобно иметь розетки?

• какая система освещения будет использоваться – только общая или в комбинации с местной и декоративной подсветкой?

• будут ли в доме мощные приборы (4 кВт и больше) и где они будут находиться?

• где было бы удобно иметь выключатели для быстрого включения и выключения света, и нужна ли плавная регулировка яркости?

• какие функции умного дома будут нужны: дистанционное управление, сценарии освещения, автоматика для домашних систем: отопления, вентиляции и так далее?

• предпочтительнее ли потратить больше, но получить более удобную проводку, либо сэкономить и смириться с неудобствами в будущем?

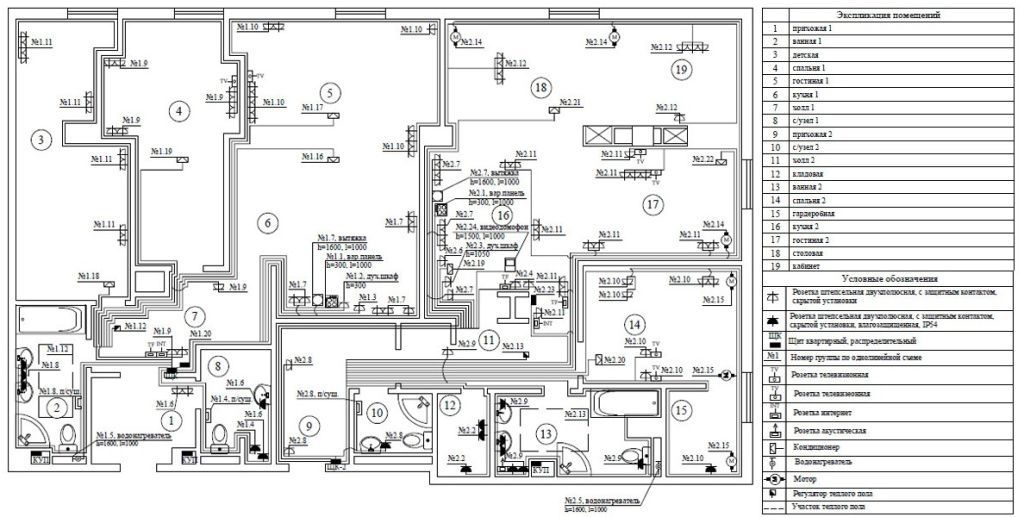

После мозгового штурма и ответа на эти вопросы можно приступать к составлению проекта электрики. Вовсе не обязательно выполнять его по ГОСТ и заверять в Ростехнадзоре, но иметь письменное выражение того, что вы хотите от электрики всё же необходимо. Распечатайте план вашего объекта на больших листах формата не менее А3 и обозначьте на схеме следующую информацию:

• расположение всех розеток, выключателей и светильников, включая декоративную подсветку;

• местоположение приборов мощнее 4 кВт и их точную мощность;

• помещения, в которых будет повышенная влажность, начиная с ванной комнаты;

• место, где должен располагаться электрический щит;

• точки размещения приборов, отвечающих за «умные» функции.

Закупка материалов и подготовка рабочей площадки

После того, как составлен план и перечень необходимых материалов, можно приступать к процессу закупки. Если материалов достаточно много, то рассчитывать на то, что всё удастся приобрести в «один присест» не стоит. Проведите разведку – попробуйте позвонить в 2-3 больших специализированных магазина и переслать им ваш список через электронную почту или мессенджеру. Опытные продавцы или менеджеры за две-три минуты смогут ответить, есть ли в их магазине всё нужное. Но даже если нет каких-то мелочей, не спешите искать другие магазины: возможно, недостающие пункты получится дозаказать.

Контакты интернет-магазина "Электромастер: online@electro-master.ru, +7 (495) 640-42-62, 8 (903) 593-53-22 Наш менеджер ответит на все вопросы.

Не стремитесь найти самые низкие цены: как правило, они идут рука об руку с контрафактом или товаром, бывшим в употреблении. Особенно часто этим грешат торговые точки на строительных рынках. Придерживайтесь золотой середины и выбирайте магазины, которые работают в сфере продаж электрики уже много лет – они не станут рисковать своей репутацией и торговать подделками.

Перед закупкой узнайте, есть ли в магазине грузовая доставка, так как многие электротовары, например кабель-каналы или бронированный кабель, перевезти на личном автомобиле бывает затруднительно. Перед завозом материалов на объект, освободите рабочую площадку от всех ненужных предметов мебели, пустых коробок и прочих предметов, которые будут мешать и способствовать неразберихе.

Черновые работы – что делается до штукатурки

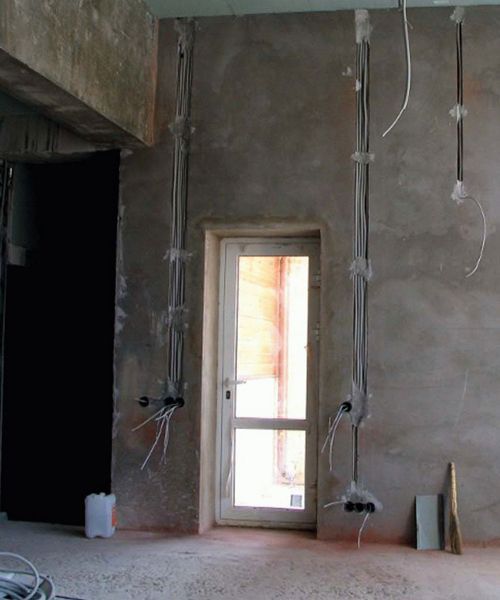

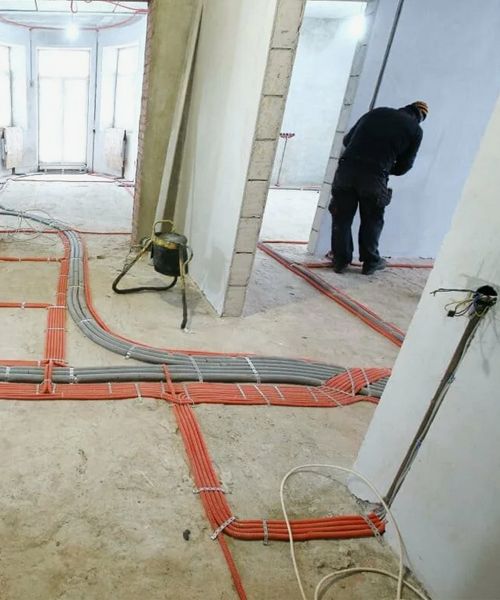

Первое, что нужно выполнить при электромонтаже – разметить места установки розеток, выключателей и светильников, а также трассы прокладки кабеля и нишу под установку электрощитка. Затем выполняются ниши и штробы для укладки трубы с кабелем, а также пробиваются необходимые технологические отверстия, например для протяжки труб из одного помещения в другое. И только после этого можно приступать непосредственно к укладке кабелей.

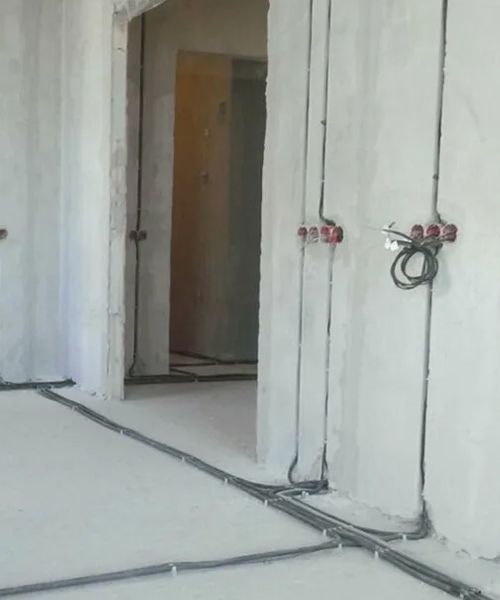

Значительно сэкономить время на монтаже можно при покупке кабеля, уложенного в гофру на заводе. Вам останется лишь отрезать куски кабеля в трубе нужной длины и уложить их в штробы, либо закрепить на полу или потолке. Если распределительные коробки предполагается замуровывать за натяжным потолком, в стенах или в стяжке пола, провода в них нужно соединять сваркой или опрессовкой, все остальные виды соединений для замуровки не допускаются.

После укладки кабелей, их соединения в коробках и черновом монтаже электрощитка, нужно проверить все линии на целостность, правильность схемы соединения и отсутствие утечек с помощью мегометра. Только после этого можно приступать к заливке стяжки, монтажу потолка и оштукатуриванию стен.

Финальный этап: чистовые работы, наладка и проверка

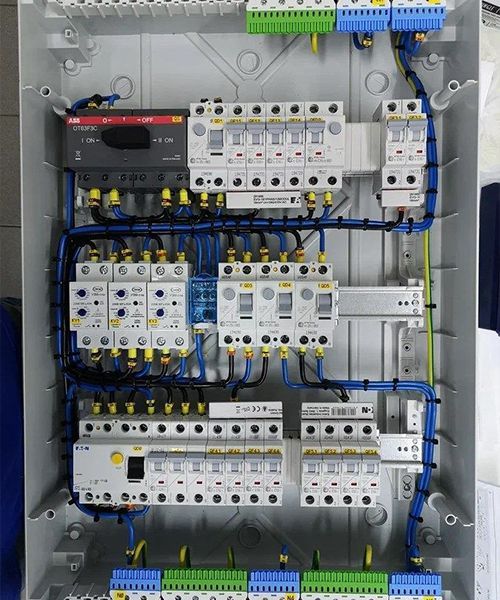

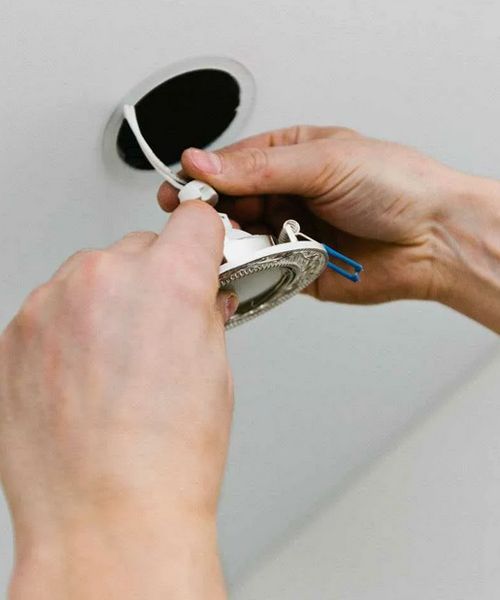

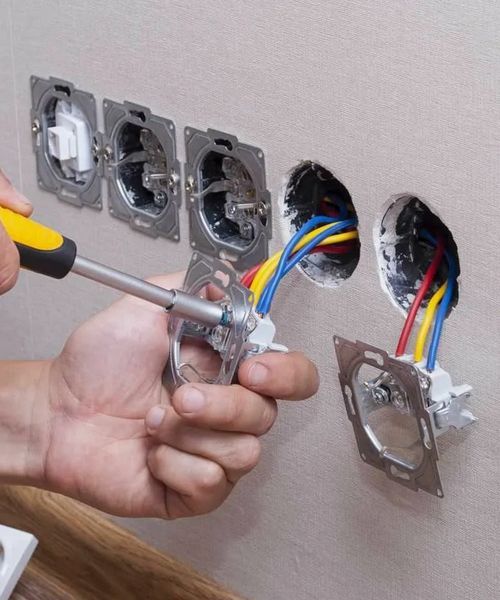

На последнем этапе ремонта или строительства осуществляется установка светильников, розеток и выключателей, а также окончательная сборка электрощитка и его подключение к проводке. Важно убедиться в правильности подключения каждой розетки и каждого выключателя, чтобы в дальнейшем не столкнуться с неприятными сюрпризами.

Системы умного дома, в отличие от простых электроприборов и светильников, нуждаются в наладке и настройке. Лучше всего доверить эту работу грамотному специалисту, который произведёт согласование всех модулей умного дома друг с другом, настройку всех пультов управления и главного контроллера и, при необходимости, подключение системы к сети Интернет.

Для того чтобы убедиться в исправности электрощитка и проводки, можно воспользоваться простым методом – возьмите мощный прибор на 3 кВт, например обогреватель и поочерёдно подключите к каждой розетке, контролируя состояние электрощитка и нагрев его автоматов. При нагреве не выше 70, а лучше – 50 градусов Цельсия, можно считать проводку и содержимое щитка исправными. Система освещения проверяется методом включения всех групп света во всех возможных комбинациях – так вы поймёте, корректно ли присоединены выключатели. Особенно важно это сделать при наличии в проводке проходных и перекрёстных выключателей – именно в этих цепях часто допускаются ошибки.

После проверки можно расплачиваться с электромонтажниками, однако не забудьте взять у них контактный телефон, на случай вопросов в ближайшем будущем. Хорошие мастера и фирмы предоставляют гарантию на свои работы – минимум на полгода.

Спасибо, что дочитали – пусть электромонтаж пройдёт без трудностей и лишних затрат, а его результат радует вас долгие годы!
