Кабели и провода – полезная информация для новичков и не только!

В домашней и промышленной электропроводке кабели и провода это «кровеносная система», от которой зависит работоспособность всей электросистемы в целом. Давайте разберём основные виды кабелей и проводов, которые могут применяться для электрической проводки – вам это пригодится!

Отличие кабеля от провода – основные моменты

Главное отличие кабеля от провода в том, что у кабеля, поверх изоляции жил имеется второй слой изоляции, который одновременно является оболочкой. Кабели это основной вид электротехнической продукции – у них долгих срок службы (20 лет и более), высокое рабочее напряжение (660 Вольт) и цельнотянутые жилы, которые делают соединения и ответвления более надёжными и долговечными. Основные марки кабеля – ВВГ и NYM (NUM).

Провод, в отличие от кабеля, не предназначен для постоянной и скрытой прокладки – его наружная оболочка не является изоляцией и, как правило, он рассчитан на более низкое рабочее напряжение 230/380 Вольт. Провода имеют гибкие многопроволочные жилы, что делает их идеальными кандидатами для шнуров, удлинителей и временной открытой проводки. Основные марки проводов – ПВС, ПУГНП (ПБППг) и ШВВП. Существуют также специальные виды провода – термостойкие (РКГМ), для водопогружных насосов (КВВ), но это тема для отдельного разговора.

Кабели ВВГ и NYM – что про них нужно знать

Кабель ВВГ имеет несколько модификаций, обозначаемых дополнительными буквами в его обозначении. Давайте их перечислим:

• (нг) – кабель не поддерживает горение при прокладке в пучке;
• (LS) – кабель не выделяет опасный для людей дым при горении
• (з) – кабель имеет заполнение, то есть третий промежуточный слой из резины, смешанной с мелом, который придаёт емё круглую форму и служит дополнительной защитой от возгорания.

Кабель NYM (NUM), что произносится как «НЮМ» аналогичен по параметрам кабелю ВВГ-нг-з, но, в отличие от него имеет серый цвет. Он, как и ВВГ может применяться для постоянной прокладки в штробах и скрытых нишах. Его появлению мы обязаны европейским стандартам: в странах Европы и, особенно в Германии, проводка выполняется только кабелем NYM.

Провода и шнуры – обзор

Провода и шнуры, по сути, являются одним и тем же видом продукции, а различии в названии проистекает из стандартов СССР. Они имеют многопроволочные жилы с изоляцией и оболочкой из ПВХ. Провод ПВС имеет круглую форму и более толстую оболочку, для защиты от повреждений. Он применяется как для удлинителей, так и для шнуров приборов, а также для временной проводки. Шнур ШВВП имеет сечение жил до 0,75 квадрата, поэтому его область применения ограничена осветительными приборами и маломощными (до 1 кВт) нагрузками. Провод ПУГНП (ПБППг) применяется для временно открытой проводки, например в строительных бытовках. Нужно помнить, что все перечисленные провода и кабели имеют рабочую температуру до +50 градусов Цельсия, поэтому для жарких помещений, а также проводки вблизи нагревательных ,приборах нужно применять специальные термостойкие провода и кабели – о них мы поговорим отдельно.

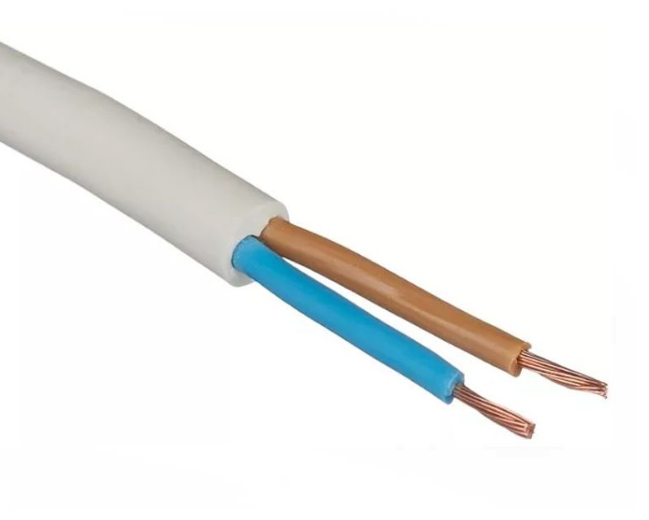

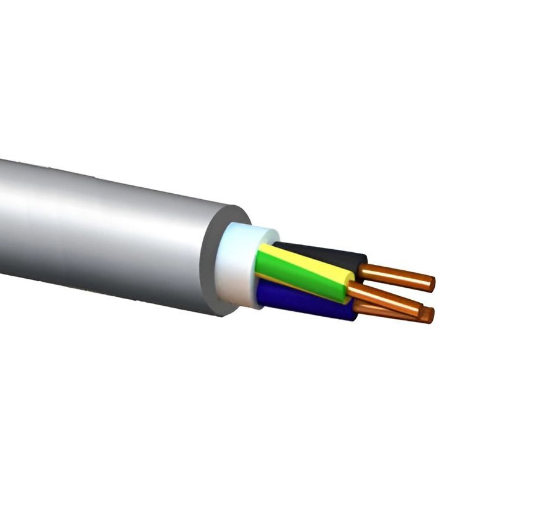

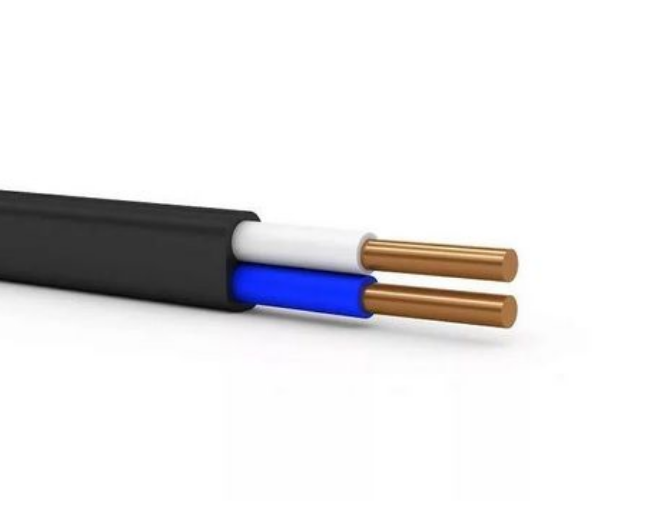

Кабель силовой ВВГ-Пнг(А) 2х1.5 Калужский кабельный завод (ККЗ) (ГОСТ)	Провод соединительный ПВС 2х2.5 Калужский кабельный завод (ККЗ) (ГОСТ)	Кабель силовой NUM-J 3х1.5 Калужский кабельный завод (ККЗ) (ТУ по ГОСТ)

Спасибо, что дочитали – применяйте провода и кабели по назначению и не забывайте о том, что монтаж должен выполняться специалистами. До новых встреч!
