Электрощиток без лишнего: советы по экономной сборке

Как проектируется щиток и что он «должен уметь»

Распределительный щиток выполняет сразу несколько важных функций:

• передача электроэнергии от сравнительно мощного вводного кабеля к нескольким групповым небольшого сечения;
• защита отходящих кабельных линий от перегрузки и короткого замыкания;
• защита людей, пользующихся электричеством от поражения током, а строительных конструкций – от пожара;
• оперативное управление подачей напряжения на отдельные линии для ремонта и обслуживания;
• учёт электрической энергии посредством электрического счётчика;
• осуществление автоматического включения, выключения и регулировки различных осветительных, отопительных и прочих приборов.

Всё это может быть реализовано, иногда, одними и теми же аппаратами, что создаёт предпосылки для экономии, что мы и рассмотрим ниже.

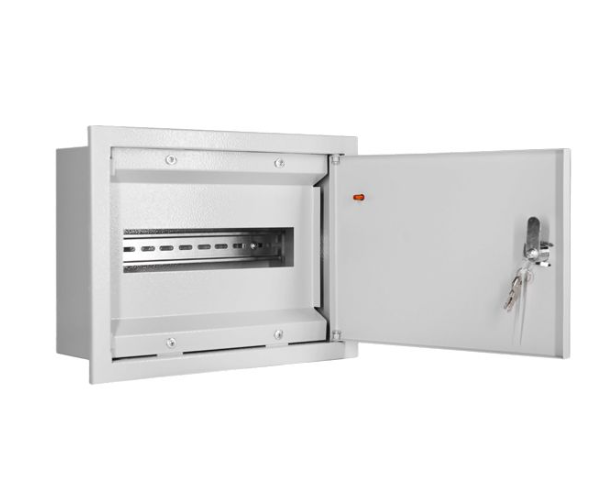

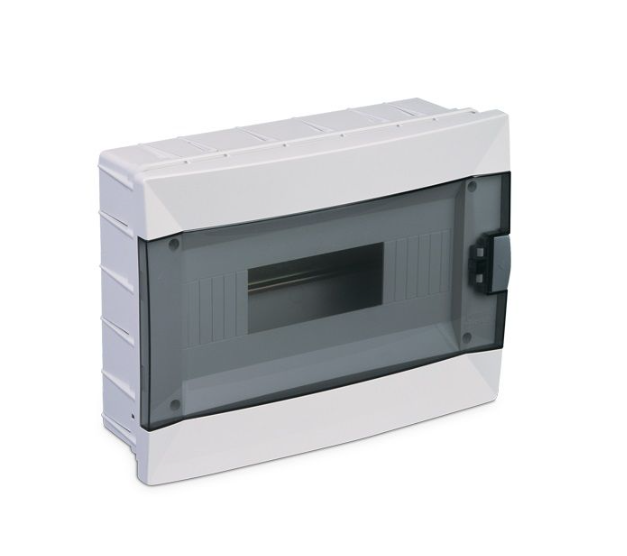

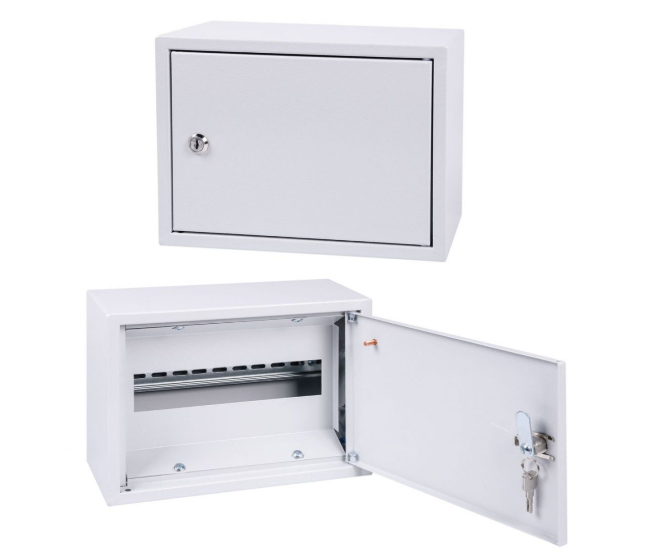

Бокс встраиваемый 12 модулей 225х295х97мм с N/PE-9/0 прозрачная дверь IP40 (белый) Makel (63012)	Щит распределительный навесной ЩРН-12 замок 1дверь 1ряд 220х300х125мм без сальников Øотв.32мм IP31 MECAS	Щит распределительный встраиваемый ЩРВ-12 замок 1дверь 1ряд 257х340х120мм IP31 MECAS

Что должно быть в любом щитке – без исключений

Для того чтобы понять, на чём мы можем сэкономить, попробуем для начала сформировать набор требований к щитку, обойти которые не получится в любом случае – иначе проводка будет не безопасна и ненадёжна. Правильный щиток должен иметь в составе:

• вводной автомат или рубильник, для оперативного отключения всей проводки полностью, например, при пожаре или землетрясении;
• набор групповых автоматов, для защиты и отключения отдельных групп проводки: света, розеток, электроплиты и т. д.;
• дифференциальную защиту: УЗО или дифавтоматы, для защиты проводки в помещениях с повышенной влажностью и на улице;

Всё прочее – реле защиты от перенапряжения, приборы автоматики, светосигнальная арматура – являются желательным, но не обязательным.

Как собрать экономный щиток – переходим к фактам

Теперь, зная, что должно быть установлено в щиток в любом случае, перейдём к описанию процесса проектирования и сборки экономного распределительного щитка.

Первое, от чего нужно отталкиваться – схема электрической проводки. Выпишите все групповые линии, приходящие к щитку, например:

1) линия розеток кухни №1;
2) линия розеток кухни №2;
3) линия розеток спальни 1;
4) линия розеток спальни 2;
5) линия освещения кухни;
6) линия освещения спален;
7) линия ванной (оснащается защитой от утечки тока);
8) линия подсобных помещений;
9) линия электрической плиты (более мощный кабель);
10) линия кондиционеров;
11) линия холодильника и морозильной камеры.

В принципе, этот перечень можно взять за основу, если у вас действительно стоит задача оснастить электрикой двухкомнатную квартиру. В данном случае, нам потребуется 11 автоматических выключателей, которые будут защищать проводку, из которых:

• 7 автоматов на 16 ампер (розетки и смешанные нагрузки);
• 2 автомата на 10 ампер (линии освещения);
• 1 дифавтомат для защиты проводки в ванной комнате;
• 1 автомат на 32 ампера для питания электрической плиты.

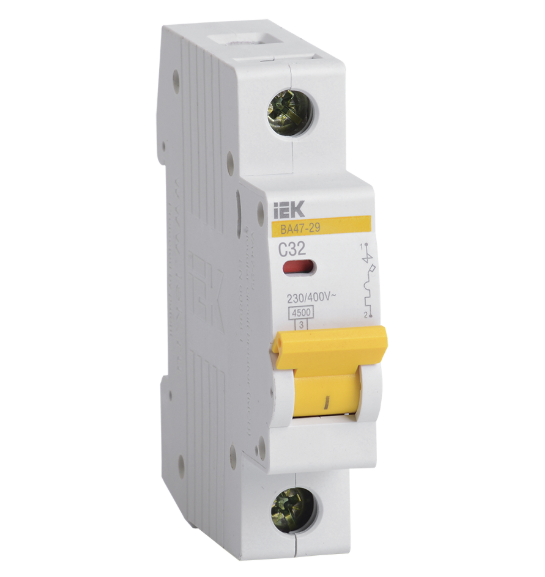

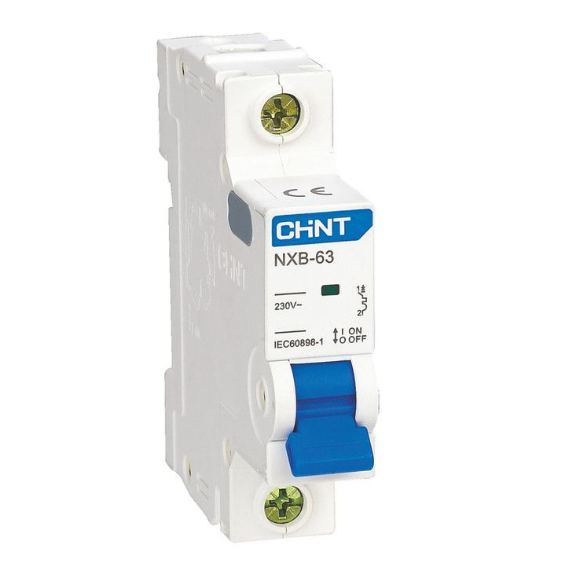

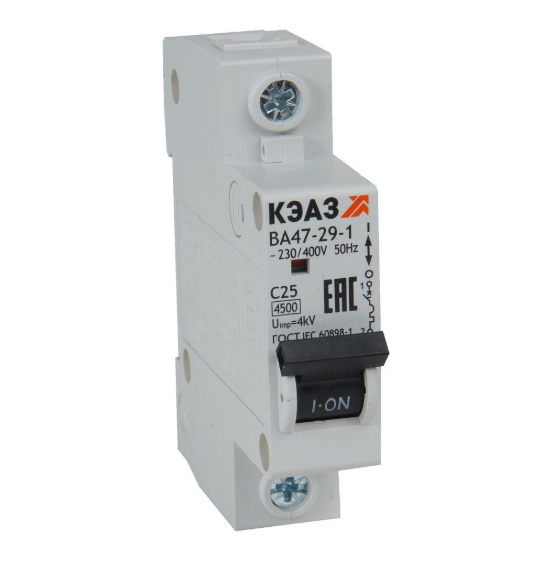

Автоматический выключатель 1п C16 4.5кА ВА47-29-1С16-УХЛ3 КЭАЗ (318196)	Автоматический выключатель 1п C10 4.5кА NXB-63S (R) CHINT (296709)	Автоматический выключатель 1п C32 4.5кА ВА47-29 KARAT ИЭК (MVA20-1-032-C)

Это и есть минимальный набор комплектующих для щитка, который с одной стороны будет отвечать всем требованиям правил и обеспечит комфортное пользование проводкой, а с другой стороны – обойдётся совсем недорого.

Однако это лишь «начинка» щитка – что же с его корпусом и самой сборкой? Давайте рассмотрим оба этих вопроса по очереди.

Щиток можно собрать либо в пластиковом, либо в металлическом корпусе. Вопреки интуиции, которая говорит нам о более высокой стоимости металлического щитка, это не так. При размере щитка от 36 модулей и больше, металлический щит, как правило, оказывается более дешёвым. Кроме цены, он выигрывает в прочности и пожаробезопасности. Единственный недостаток стального корпуса – непритязательный внешний вид, однако при размещении щитка не на виду, это не является критичным.

Сама сборка должна быть надёжной и долговечной, что, впрочем, не исключает возможности экономии. Для соединения автоматов лучше использовать не перемычки из провода, обжатого наконечниками, а специальные шины-гребёнки, который вставляются в автоматы сверху. Они не только выйдёт дешевле дорогих медных проводов, но и обеспечат щитку большую надёжность и аккуратный внешний вид – это окажется полезным в будущем, при обслуживании, ремонте и доработке вашего щитка.

Не забывайте, что по правилам, в одну винтовую клемму можно зажать не одну, а две цельнотянутые медные жилы – главное требование, чтобы они были одинакового сечения. Это позволит сэкономить на автоматах и присоединить к одному автомату две линии, а также на нулевых шинах, в каждом отверстии которых можно соединить сразу две жилы и, соответственно, поставить шины вдвое короче и дешевле.

Можно ли сэкономить на щитке и собрать его самостоятельно? Это важный вопрос, так как стоимость сборки зачастую составляет до половины общей стоимости щитка. Ответить на него можно положительно, если вы обладаете нужными навыками и знаете о всех нюансах электротехники. Просто собрать работоспособный щиток мало – нужно, чтобы он сохранял надёжность долгие годы в разных условиях эксплуатации – в жару и холод, при отсутствии нагрузки и подключении всех мощных приборов. Немаловажный фактор это обслуживание, а для его удобства нужно собрать щиток по всем правилам. Если вы не уверены, что у вас получится соблюсти эти требования, лучше обратиться в профильную организацию и заказать сборку у них. Экономия не имеет смысла, если щиток выйдет из строя через полгода-год и вам потребуется собирать его снова.

И ещё один важный совет – при выборе корпуса щитка, всегда оставляйте в нём запас места. В будущем может понадобиться расширение электропроводки и наличие свободного места окажется критичным. Кроме этого, щиток не забитый под завязку будет лучше охлаждаться, а значит надёжнее работать, особенно летом.

Спасибо, что дочитали – удачной сборки и надёжного щитка!
