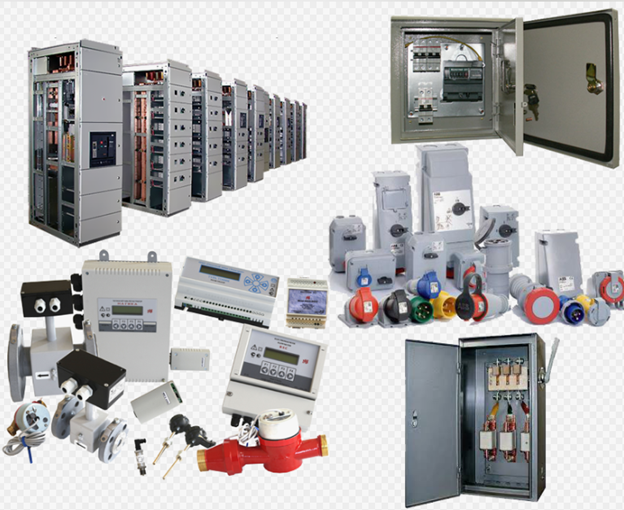

Низковольтная аппаратура

Важнейшим требованием к эксплуатации электротехнического оборудования является безопасность жизни и здоровья человека, имущества и окружающей среды. Одним из средств обеспечения электробезопасности служит низковольтная аппаратура  распределения и управления —  обширная группа устройств, поддерживающих нормальный режим работы электрических сетей и оборудования, прекращающих подачу тока в аварийных ситуациях.

Назначение

Низковольтное оборудование — электрические приборы специального назначения, работающие в низковольтных сетях переменного тока и постоянного тока, то есть при напряжении 50-1000 Вольт. Устройства предназначены для:

• передачи и распределения электрической нагрузки;
• управления нагрузками;
• регулировки напряжения;
• учета расхода электроэнергии;
• контроля работы электротехнического оборудования;
• защиты электрооборудования от перенапряжений и короткого замыкания.

Низковольтная аппаратура является неотъемлемой частью систем энергоснабжения жилых и общественных зданий, промышленных объектов.

Виды

По функциональному назначению низковольтные электротехнические приборы делятся на:

• устройства защиты;
• аппараты подключения, отключения и переключения нагрузки;
• счетчики электроэнергии;
• реле;
• измерительную аппаратуру;
• светосигнальные устройства.

По способу монтажа низковольтная коммутационная аппаратура делится стационарную и временную, по расположению — на внутреннюю и наружную.

Устройства защиты

Любая электрическая сеть должна быть оборудована устройствами, защищающими людей от поражения током и предохраняющими электроцепи от перегрузки и короткого замыкания. Они помогают избежать несчастных случаев, сохранить имущество в аварийных ситуациях. Низковольтная электрическая аппаратура для защиты электроцепей представлено двумя типами устройств — автоматическими выключателями и предохранителями.


Что такое автоматический выключатель

Автоматический выключатель (автомат) — устройство, предупреждающее повреждение участка электрической цепи, вызванное прохождением через него тока большой силы. Суть его работы заключается в способности автоматически отключать подачу электроэнергии при превышении допустимой нагрузки и возникновении короткого замыкания. Конструкция автомата состоит из:

• силовых контактов — соединяющих входной и выходной проводники и размыкающих их  в аварийной ситуации;
• механизм, размыкающий цепь в ручном или автоматическом режиме;
• электромагнитный, тепловой или комбинированный расцепитель — отключает нагрузку при прохождении через него токов, превышающих допустимые значения;
• дугогасительная камера — обеспечивает быстрое гашение электрической дуги и предотвращает горение.


Автоматические выключатели имеют неразборный корпус из пластмассы, обладающей высокими электроизоляционными свойствами и не поддерживающей горения. Автоматы различают по следующим параметрам:

• номинальный ток — нагрузка, при которой устройство работает, не размыкая цепи;
• номинальное напряжение — предельный показатель переменного и постоянного напряжения, на которое рассчитан выключатель;
• номинальный ток отключения — величина тока короткого замыкания, при которой сработает автомат;
• класс токоограничения — определяется временем, проходящим от размыкания цепи до полного гашения дуги (1, 2, и 3 класс);
• исполнение по числу полюсов — 1-, 2-, 3-, 4-полюсные, 1+N-полюсные, 3+ N-полюсные;
• время-токовая характеристика отключения — показатель скорости срабатывания выключателя при перегрузках, делит автоматы на классы A, B, C, D, Z и K;
• исполнение — для переменного или переменного/постоянного тока.

Автоматические защитные аппараты различаются климатическим исполнением и степенью защиты от воздействий окружающей среды. Приборы могут комплектоваться дополнительными устройствами — сигнализаторами срабатывания, определителями дугового пробоя, распределительными блоками, защитной фурнитурой.

Виды автоматических выключателей

Автоматические защитные устройства представлены разнообразными моделями, предназначенными для различных условий эксплуатации.

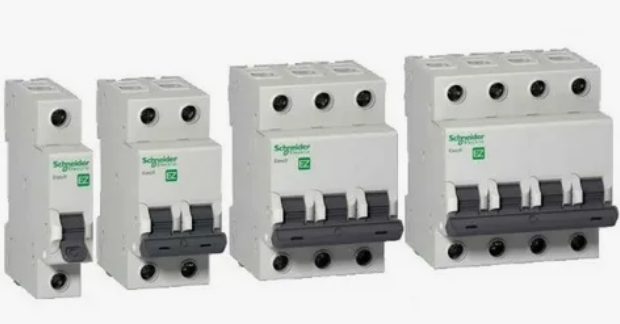

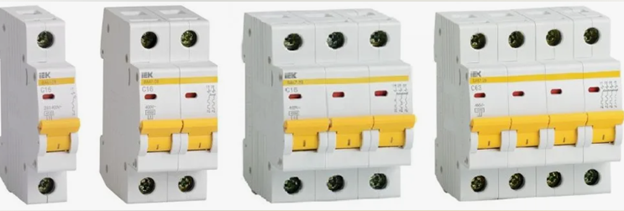

Модульные

Самый распространенный тип устройств электрической защиты, состоящий из модулей одинакового размера. Модульные автоматы выпускают с номиналом от 0,5 до 125 А, величины предельного тока при коротком замыкании колеблются от 4,5 кА до 50 кА. Приборы автоматической защиты крепятся на DIN-рейку  с помощью специальных защелок на корпусе. Модульные защитные устройства используются для распределения электроэнергии в жилых домах, квартирах, офисах, на небольших производствах.

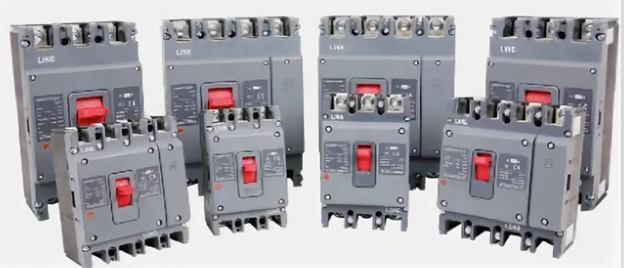

Силовые

Блочные устройства в литом корпусе, рассчитанные на номинальный ток от 0,6 А до 1,6 кА и на предельные токи до 100 кА. Аппараты изготавливают из высокопрочного огнестойкого пластика, способного выдержать температуру дуги и предотвратить возникновение пожара. Изделия оснащаются электронными и термомагнитными расцепителями, отличаются повышенной устойчивостью к вибрационным воздействиям и ударным нагрузкам. Автоматические выключатели в литом корпусе используются в сетях:

• переменного тока с напряжением до 400 /690 В частотой 50 и60 Гц;
• постоянного тока 110/220/440 В.

Приборы  устанавливаются в главных распределительных щитах и вводно-распределительных устройствах жилых домов, офисных зданий и промышленных объектов. Они используются  для защиты сетей от токов короткого замыкания, недопустимых повышений и понижений напряжения, оперативных включений и отключений.

Резьбовые

Резьбовые автоматические предохранители рассчитаны на напряжение 220 В и силу тока 10-25 А, устанавливаются в электросчетчиках жилых домов и квартир. Изделие имеет простую и надежную конструкцию, долговечно и удобно в эксплуатации. Резьбовая пробка-автомат состоит из корпуса цилиндрической формы, снабженного резьбовым цоколем с одной стороны и двумя кнопками с другой. В рабочем режиме большая кнопка вдавлена в корпус, при срабатывании устройства — автоматически выталкивается. Для замыкания цепи кнопку нужно вернуть в исходное положение вручную. Вторая, маленькая кнопка используется для ручного отключения предохранителя.

Автоматы запуска двигателя

Автомат запуска двигателя — устройство, автоматически отключающее электродвигатель при коротком замыкании и перегрузках сети, в том числе вызванных перекосом и обрывом фаз. Прибор предотвращает перегрев и повреждение обмотки двигателя при его заклинивании или авариях в электроэнергетических системах, защищает оборудование от скачкового повышения тока в момент старта. Автоматические выключатели защиты двигателей выпускаются в трехполюсном исполнении, имеют широкие диапазоны регулировки, обеспечивают мгновенное (несколько миллисекунд) срабатывание при коротком замыкании.

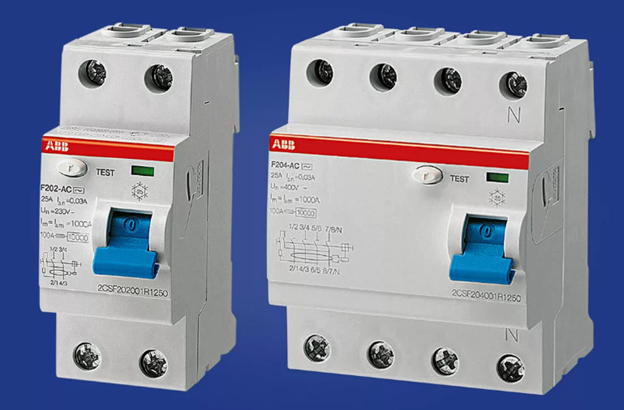

Устройства защитного отключения (УЗО)

Одним из сопутствующих факторов функционирования электрической цепи является ток утечки, возникающий в результате снижения сопротивления изоляции, неисправности электроприборов и ошибок в подключении электрооборудования. Он может становиться причиной нарушений в работе чувствительного электронного оборудования, пожаров, травмирования человека и даже летального исхода. УЗО разрывает электрическую цепь при обнаружении малейшего дисбаланса в сети, тем самым защищает потребителя электроэнергии от поражения электрическим током и предотвращает возникновение возгорания. Устройства защитного отключения различаются по:

• времени выдержки на активацию — приборы S-класса срабатывают за 0,15-0,5 секунд, устройства G-класса срабатывают за 0,06-0,08 секунд;
• роду тока — предназначены для выявления постоянного, переменного и выпрямленного тока утечки;
• принципу функционирования — делятся на электронные и электромеханические;
• количеству полюсов — 2-полюсные применяются в однофазной сети с напряжением 220 В, 4-полюсные предназначены для 3-фазной сети мощностью 380 В.


УЗО могут использоваться в системах энергоснабжения жилых и офисных зданий, промышленных площадок.

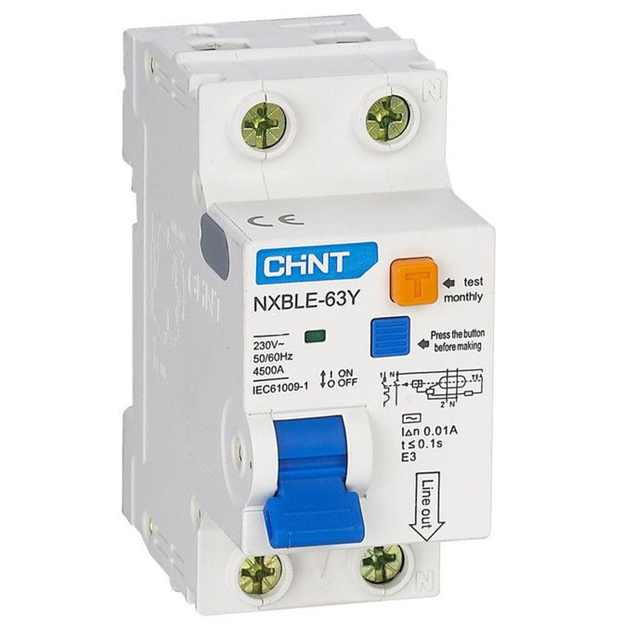

Автоматические выключатели дифференциального тока
Дифференциальный автоматический выключатель — комбинированное электротехническое устройство, совмещающее в себе функции УЗО и автомата. Дифавтомат срабатывает как при обнаружении токов утечки, так и при возникновении перегрузок и короткого замыкания в электрической цепи. Основными элементами конструкции дифференциального автомата служат:

• дифференциальный трансформатор — сравнивает силу тока на входе и выходе и при обнаружении несимметричности дает команду на расцепление силовых контактов;
• электромагнитный расцепитель — срабатывает при коротком замыкании;
• тепловой расцепитель — размыкает цепь при прохождении через него нагрузки, превышающей номинальную.


В зависимости от величины номинального тока дифавтоматы используются во влажных помещениях, розеточных сетях, общих цепях, цепях большой протяженности с большим количеством потребителей.
Плавкие предохранители
Устройства, обеспечивающие прекращение подачи электроэнергии при  перегрузках и коротких замыканиях, а также гашение электрической дуги, возникающей после разрыва электрической цепи. Плавкие предохранители делятся на:

• слаботочные — до 6 А;
• пробковые — до 63 А;
• ножевые — до 1250 А.


Плавкие предохранители состоят из корпуса, плавкой вставки и системы контактов, обеспечивающей включение устройства в сеть. При возникновении аварийной ситуации вставка моментально сгорает и размыкает цепь. Для восстановления работы электрооборудования плавкую вставку нужно заменить.
Рубильники
Рубильником называют устройство с ручным приводом, применяемое в электротехнических цепях с напряжением 380-750 В для включения, отключения и переключения питания с силой тока 100-630 А. Рубильники бывают 2 видов:

• разрывные — выключатели-разъединители, обеспечивающие включение и прекращение подачи тока;
• перекидные — включают и отключают подачу электроэнергии от общей сети и переключение устройств и линий.

Помимо корпуса, контактов, рукоятки и токоподводов, конструкция рубильника может содержать предохранители и дугогасительную камеру. Изделия могут различаться:

• количеством полюсов — 1-, 2-, 3- и 4-полюсные;
• количеством положений переключения рычага — 2-,3-позиционные;
• степенью безопасности — закрытого (в защитном корпусе) и открытого (без корпуса) типа.


Рубильники устанавливают в распределительных щитах и ящиках, силовых шкафах, шкафах управления на специальную монтажную панель или DIN-рейку.

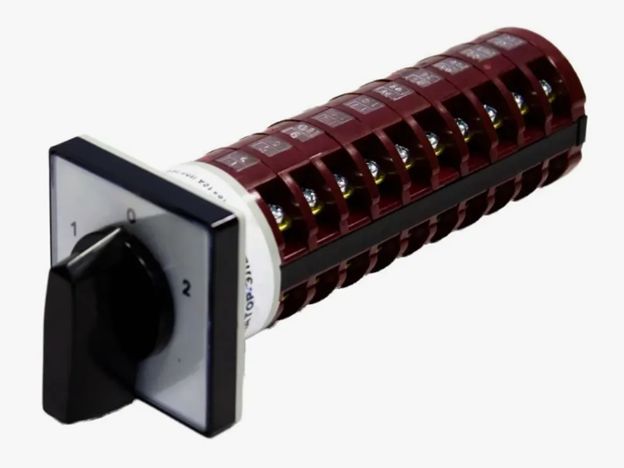

Кулачковые переключатели

Кулачковым переключателем называют электротехническое изделие, предназначенное для включения и отключения, переключения или многоступенчатого управления электрическими цепями в сетях постоянного и переменного тока. Конструкция изделий состоит из набора секций, объединенных одним валиком с рукояткой. Число секций может достигать 16, количество положений рукоятки — до 9. Кулачковые переключатели устанавливают в распределительных щитах, панелях и пультах управления, электродвигателях, нагревательном и электросварочном оборудовании, системах вентиляции и освещения.

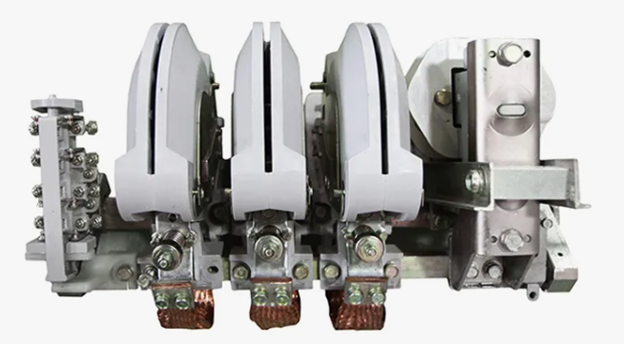

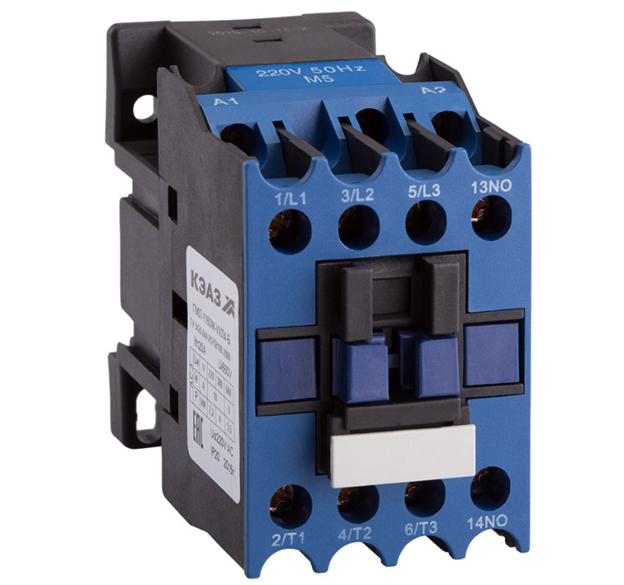

Контакторы

Контактор — устройство механического или дистанционного управления силовыми цепями, использующееся для организации безопасной, бесперебойной работы и защиты электрооборудования от длительного и кратковременного воздействия токов большой силы. Контакторы способны многократно размыкать и замыкать цепь в течение короткого времени одновременно на нескольких участках электрической цепи, повышают удобство и скорость управления системами электротранспорта, промышленными процессами.



Магнитные пускатели

Магнитный пускатель — устройство, предназначенное для контроля и управления нагрузками в сетях постоянного и переменного тока. По конструкции это комбинированный аппарат, оборудованный тепловым реле, плавкими предохранителями, контактором и дополнительной контактной группой. Может снабжаться автоматическим выключателем. Назначение магнитного пускателя:

• запуск, остановка и изменение режима работы трехфазных электродвигателей;
• дистанционное управление систем освещения и вентиляции;
• управление компрессорами, насосами, конвейерами, климатическим оборудованием.



Счетчики электроэнергии

Приборы для учета расхода электроэнергии широко используются в быту, на промышленных и коммерческих объектах, помогают контролировать и оптимизировать расход потребляемой энергии.  Сейчас повсеместно используются электронные счетчики, которые различаются по:

• типу питающей сети — однофазные двухпроводные и трехфазные трехпроводные и четырехпроводные;
• классу точности —0,2S/0,2/ 0,5S/ 0,5/1,0/2,0;
• количеству измерительных элементов — 1-, 2-, 3-элементные;
• величине номинального напряжения и тока;
• чувствительности;
• сроку службы и средней наработке;
• интервалу рабочих температур.


Счетчики также делятся на однотарифные и многотарифные. Первые измеряют расход электроэнергии по одному тарифу, последние — по двум и более тарифам, зависящим от времени суток.
Реле
Электрическое реле — прибор, соединяющий и размыкающий электроцепь при изменении величины входного тока. По назначению реле делятся на устройства управления, сигнализации и защиты, по принципу работы — на электротепловые, электромагнитные и индукционные. В зависимости параметра контроля выделяют реле:

• напряжения;
• времени;
• перегрузки;
• тепловые;
• импульсные;
• промежуточные.


Реле применяется для автоматизации технологических процессов в промышленности, защиты сети от воздействия высоких и низких параметров тока.

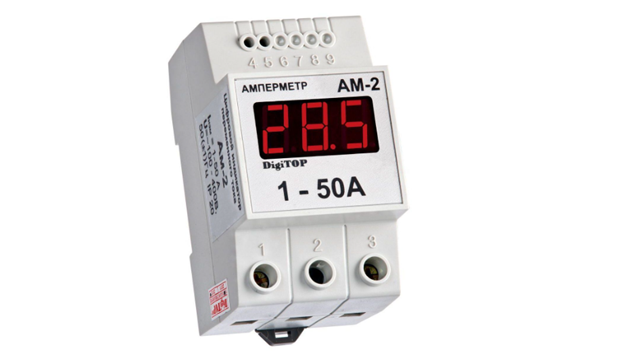

Измерительная аппаратура
Контрольно-измерительная низковольтная аппаратура включает группу устройств, предназначенных для измерения данных, контроля и регулирования различных параметров:

• таймеры;
• регуляторы температуры;
• вольтметры;
• амперметры;
• ваттметры;
• указатели напряжения и мощности;
• счетчики импульсов.


Низковольтные электроизмерительные приборы обеспечивают контроль функционирования электрических установок и безопасность выполнения электромонтажных работ.

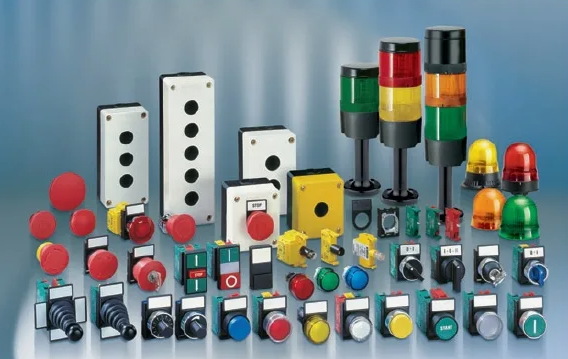

Светосигнальная аппаратура

Комплекс приборов, применяемых в системах сигнализации промышленного оборудования, панелей управления и распределительных щитов для контроля состояния электрических цепей и оповещения об авариях путем подачи светового сигнала.  Устройства помогают повысить безопасность персонала, обслуживающего оборудование, оперативно выявлять и устранять неисправности. К светосигнальным устройствам относят:

• индикаторы напряжения, тока, температуры;
• сигнальные лампы;
• светосигнальные колонны и башни;
• кнопки со светодиодной подсветкой.


Светосигнальная аппаратура характеризуется низким потреблением электроэнергии, длительным сроком эксплуатации, устойчивостью к вибрации и колебаниям температур. Изделия различаются номинальным напряжением, цветовым исполнением, степенью защиты от пыли  воды.
Трансформаторы напряжения
Трансформаторы напряжения — электротехническое оборудование, обеспечивающее регулировку напряжения до значений, приемлемых для использования конечными потребителями. Электромагнитный преобразователь тока представлен несколькими разновидностями, различающимися по:

• фазности;
• классу точности;
• номинальной и максимальной мощности;
• напряжению короткого замыкания;
• типу охлаждения;
• способу размещения;
• климатическому исполнению;
• габаритным размерам, объему, массе.


Трансформатор не только преобразует токи ЛЭП и изолирует цепи высокого первичного и низкого вторичного напряжения, но и защищает подключенные к нему устройства от повреждения при коротком замыкании.

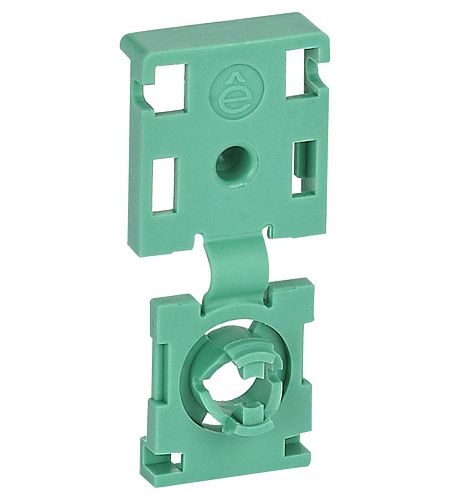

Для монтажа низковольтной аппаратуры управления используются разнообразные аксессуары — пломбы, соединительные шины и шинные разводки для соединения автоматических выключателей, зажимы, вводные клеммы, силовые выводы, торцевые заглушки, пломбируемые крышки, клеммные крышки, адаптеры на DIN-рейку.
