Вилки, розетки, блоки и переходники
Каждый из нас ежедневно сталкивался с такими не сложными приборами как электрические вилки и розетки. Мы постоянно включаем или выключаем различные электроприборы путём нехитрого действия между этими силовыми разъёмами. Ничего сложного в этом нет. У вас может возникнуть абсолютно резонный вопрос: “А зачем мне тратить своё время и читать статью про обычные вилки и розетки, зачем мне это нужно?” Наш ответ будет довольно лаконичным: потому что в электрике нет ничего обычного!
Чем отличаются вилки “евро” и “наши”? Вы купили проточный водонагреватель 5000Вт, а он оказался без вилки, что делать? Зачем на некоторых вилках или розеточных блоках присутствуют кнопки? Какие вилки и розетки можно погружать в воду? Да и что такое, в конце то концов, вилка-невидимка и где её искать?! Если хотите узнать ответы на эти и другие вопросы - тогда читайте дальше!
Давайте начнем с основ: что такое электрические вилки и розетки?
Электрическая розетка – это разъём, к которому подводится электрическая энергия от источника питания.
Электрическая вилка – это разъём потребителя необходимый для подключения его к розетке.
Когда мы втыкаем вилку в розетку, образуется разъёмный электрический контакт (соединитель) при котором электроприбор получатся питание от источника.
Электрические вилки.
По всему миру существуют десятки официально установленных стандартов электрических вилок и розеток, они обозначаются по буквенному принципу, в большей степени нас интересуют стандарты, использующиеся в нашей стране: это тип С и тип F. Сразу скажем, что мы не будем рассматривать все подтипы этих видов, так как их огромное количество с наименьшими изменениями между собой. Мы ограничимся поверхностной информацией необходимой нам. И так, начнем с первого:

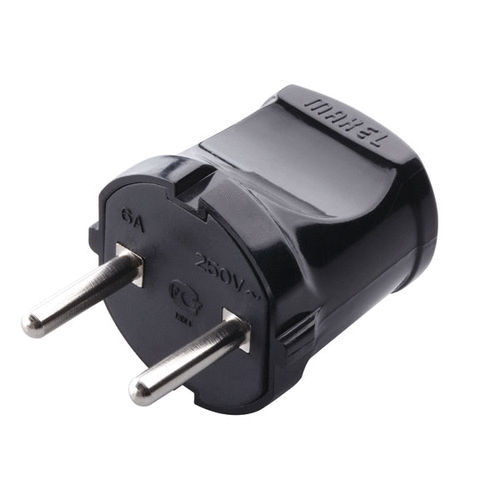

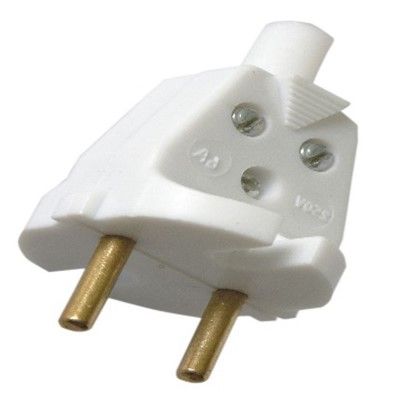

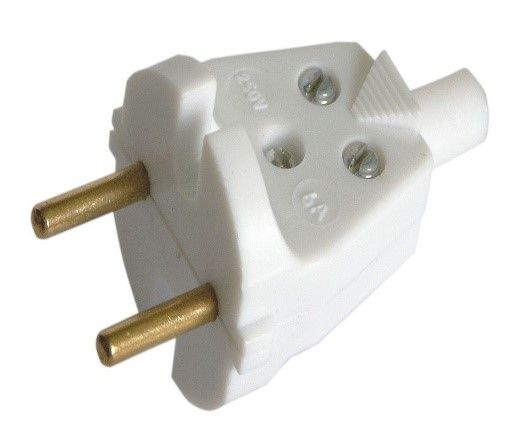

Тип С:
Вилки типа С представляют собой двухконтактый штепсель, с двумя круглыми штырями диаметром 4мм или 4.8мм, длинной 19мм, чаще всего их максимальный ток нагрузки не больше 6А, напряжения 220V-250V.
В нашем обществе принято разделять вилки на “наши” (диаметр штырьков 4мм) и “евро” (диаметр штырьков 4.8мм). Если в вашем доме используются старые российские или даже еще советские розетки, то лучше использовать вилки с диаметром 4мм, так как диаметр 4.8мм может не подойти по толщине входных контактов розеток, если же у вас современные розетки, то подойдут оба варианта.
Стоит обратить внимание на то, что в этих электрических вилках отсутствует заземляющий контакт, если у вас в проводнике присутствует отдельный провод под защитное заземление, то лучше использовать вилки типа F, о которых речь пойдет ниже.
Особо важно учитывать, что максимальный ток нагрузки этих вилок равен 6А – это примерно 1300Вт. Всегда прежде, чем купить электрическую вилку убедитесь, что она подходит по мощности к вашей нагрузке! Помните – любой неправильно подобранный электрический прибор может стать причиной пожара.
Тип F:
Вилки типа F (или другое название этих вилок «Schuko» сокращение от немецкого Schutzkontakt — защитный контакт) имеет помимо двух круглых штырей диаметром 4.8мм и длинной 19мм для фазы и нейтрали, еще две плоских контактных скобы сверху и снизу вилки для защитного заземления. Максимальный ток нагрузки равен 16А, напряжение 220V-250V.
Два самых главных отличия от типа С:
максимальный ток нагрузки 16А (3600Вт) – можно подключать мощные бытовые приборы (фен, пылесос и т.д.)
присутствует заземляющий контакт – помните: заземление необходимо в первую очередь для того, чтобы защитить человека от удара электрическим током!
Конструктивные особенности электрических вилок на 220V:
Электрические вилки отличаются друг от друга не только техническими характеристиками, но и формой исполнения, что влияет на сферу применение разнообразных вилок. Давайте рассмотрим некоторые варианты:
Прямые вилки:
Тут особо нечего сказать, кроме фразы средне статического покупателя: это самые обычные вилки. Как мы уже писали выше: отличаются толщиной штырей, номиналом и наличием/отсутствием заземляющего контакта.

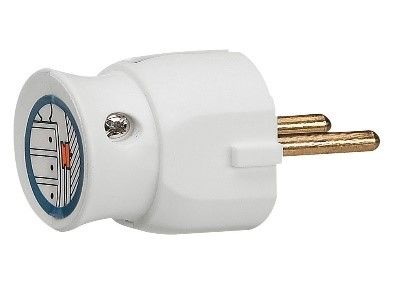

Вилки угловые:
Основное отличие этих вилок заключается в подводке провода - он направлен под углом в 90 градусов относительно розетки. Это решение позволяет экономить больше места.
Угловая вилка с выключателем – хороший вариант, для людей, которые не хотят часто выдергивать вилку из розетки. Встроенная кнопка позволяет обесточить потребитель простым нажатием. Сама кнопка имеет индикацию включенного состояния.
Ультраплоские вилки (невидимки) - Особая форма корпуса вилок позволяет производить подключение к стационарной розетке в труднодоступных местах для избегания возникновения больших зазоров между стеной и шкафом/тумбой и пр. - в целях экономии окружающего пространства и создания эстетичного интерьера комнат.
Влагозащитные каучуковые вилки:
Основным отличием данных вилок, является то, что материал корпуса сделан из каучука, что в свою очередь даёт хорошую защиту от: механических повреждений, попадания влаги и пыли. Также эти вилки хорошо переносят высокие и низкие температуры. Отличный вариант для уличных удлинителей.
Герметичная вилка IP68:
Вилка с повышенной степенью защиты от пыли и влаги. Первая цифра (6) в обозначении IP68 означает, что пыль не может попасть в устройство. Полная защита контакта. Вторая (8) означает, что электрическое соединение с этой вилкой может выдержать погружение в воду на глубину более 1 метра длительностью более 30 минут. Стоит сразу заметить: для того, чтобы добиться данного эффекта, одной герметичной вилки недостаточно, розетка тоже должна соответствовать этой степени защиты и подходить к этой вилке. Также не забудьте, что кабель тоже должен быть водопогружной.
Данная вилка отличный вариант для тех, кто ищет надежные герметичные разъемы во влажные помещения и сооружения (автомойки, колодцы и т.д.)
Электрические розетки.
Для того, чтобы сделать штепсельное соединение одних вилок будет мало, нужны еще электрические розетки.
Что такое, по сути, электрические розетки? Электрические или штепсельная розетки – это часть электрического соединителя, к которому подводится электрическая энергия от источника. Русское название происходит от распространённого украшения в форме розы (французского слова "rosette"). Для предотвращения контакта с посторонними предметами розетка исполняется как гнездовой разъём.
Они так же, как и вилки подразделяются на официальные стандарты и обозначаются точно также. Каждая электрическая розетка определенного стандарта имеет свою собственную ответную часть в виде электрической вилки этого же типа. Напомним, что в нашей стране есть два основных стандарта – это тип С и F, которые относятся как к вилкам, так и к розеткам.
Не стоит забывать, что не все вилки и розетки могут подойти друг к другу. И хотя нынешние производители стараются выпускать универсальные розетки, всё равно лучше всегда убедится в правильном выборе перед покупкой.
Электрические розетки имеют очень богатый ассортимент по типу исполнений. Сражу скажем – в данной теме мы остановимся только на некоторых из них.
Розеточные блоки для удлинителей.
Как только в вашем доме появляется электричество (обычно это происходит на моменте строительства) будьте уверены, тут же появятся и удлинители, без них никуда. На сегодняшний день предложения на рынке готовых удлинителей поражает разнообразием, но оказывается, что не всегда можно найти необходимый вам удлинитель: или длина провода удлинителя вас не устраивает, или его сечение, может быть количество гнезд в розеточном блоке и т.д. В этом случае всегда можно самому собрать удлинитель под ваш запрос и для этого, среди прочего вам потребуются выбрать и купить электрические розетки. Рассмотрим основные варианты:
Штепсельные гнезда:
Эти розетки представляют из себя одинарный штепсель с задней подводкой питающего провода. Один из самых распространенных вариантов на удлинителях. Выдерживают ток 16A (обращаем внимания, что варианты без заземления могут быть рассчитаны на меньший ток). По аналогии с электрическими вилками, корпус может быть исполнен из ударопрочного пластика или же из каучука при необходимости работы во влажной среде.

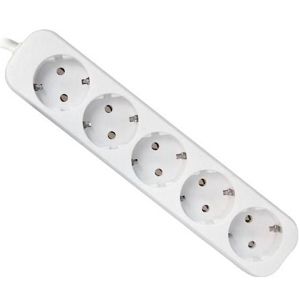

Розеточные блоки.
Розеточные блоки (или более обычное название: колодки для удлинителя) представляют из себя одну или блок из нескольких розеток, установленных в одном корпусе, что придаёт многофункциональность удлинителю. Вы можете подключить к нему сразу несколько потребителей.
Чаще всего их можно увидеть на переносных удлинителях, однако у большинства блоков есть возможность и стационарного использования.
Помимо отличия в количестве силовых гнезд, данные блоки могут отличаться друг от друга предельным током, наличием или отсутствием заземления, цветом и формой.
Напоминаем еще раз: любой электрический прибор, в том числе и удлинитель, имеет свой определенный предел по нагрузке, которую он может выдержать. Неправильное использование любых электрических приборов может стать причиной пожара. Всегда просчитывайте суммарную мощность приборов, которые вы хотите подключить в розетку/удлинитель и сопоставляйте её с их максимальной нагрузкой.

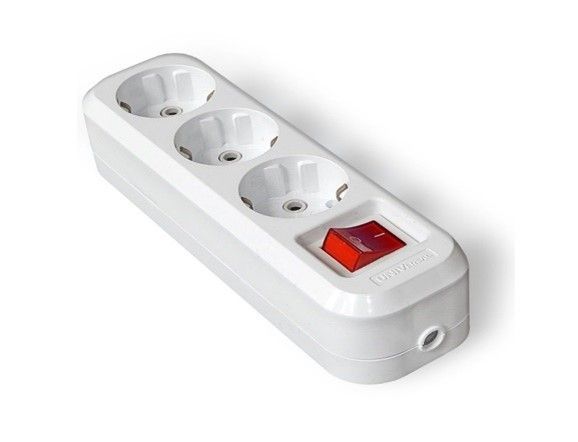

Розеточный блок с выключателем:
Тот же самый функционал, что и у вилки с выключателем: Встроенная кнопка позволяет обесточить потребитель простым нажатием. Сама кнопка имеет индикацию включенного состояния. Как и такая же вилка, помимо удобства обесточивания приборов, блок имеет еще один неоспоримый плюс: чем меньше вы будете вытаскивать и заново вставлять вилку в розетку (особенного разных типов с разным диаметром штырей) тем дольше контакты розетки не будут подвергаться износу.
Еще хочется обратить внимание на частую ошибку при покупке данного блока: многие принимают индикацию за факт наличия предохранителя внутри, путая этот блок с сетевым фильтром и ошибочно полагая, что у него есть встроенная защита. Будьте внимательны!

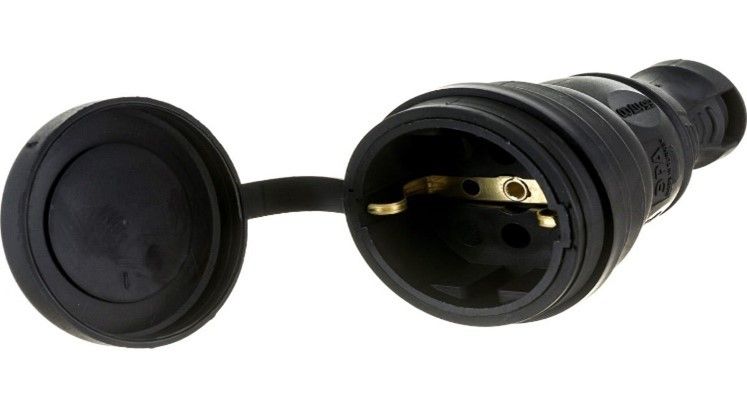

Влагозащитные каучуковые розетки:
Абсолютно всё тоже самое, что и у каучуковых вилок. Корпуса выполнен из каучука, защита от: механических повреждений, неплохая защита от попадания влаги и пыли (IP44). Также эти розетки хорошо переносят высокие и низкие температуры. Хороший вариант для всесезонного удлинителя.

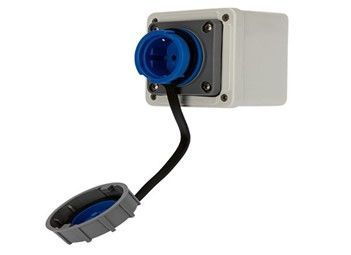

Герметичные розетки IP68:
Ответные части для такой же герметичной вилки, которую мы видели раннее. Два разных исполнения: на провод и стационарная. Степень защиты IP68 обеспечивает надежную защиту электрического соединения даже под водой.
Электрические переходники.
А что делать, когда у вас в доме старая розетка типа C под штырьки диаметром 4мм и новый электроприбор с вилкой типа F с диаметром штырьков 4.8мм? Вилка физически не входит в розетку, прибор не работает, так что делать? Менять розетку? Если честно – да, самый лучший вариант – это поменять розетку. Но допустим, у вас в данную минуту нет возможности это сделать, что тогда делать? Ответ – купить электрический переходник!
Или другой пример: вы купили за границей электроприбор, он подходит под наше напряжение в сети, но на проводе заграничного прибора непонятная вилка с тремя круглыми штырями (тип D), или с двумя, но плоскими, а не круглыми (тип А) или совсем страшный вариант: с тремя плоскими штырями (тип G)! Нет, конечно, нашего электрика таким не испугаешь, он отрежет вилку и поставит нашу проверенную “евро” вилку, но есть более гуманный способ – купить электрический переходник!

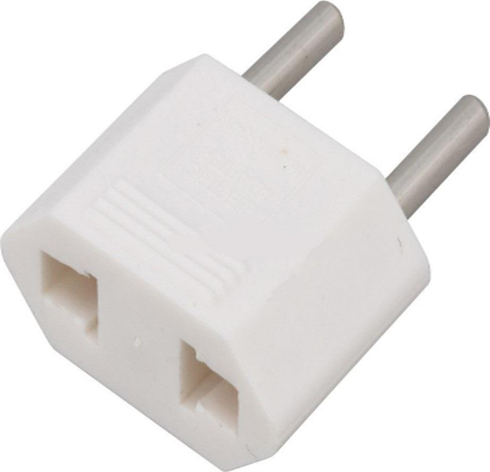

Электрические переходники, как понятно из названия, предназначены для перехода с одного типа электрических разъемов на другой. В нашей стране до сих пор актуальны переходники с “евро” на “советский” разъем, или другими словами: с толстых штырей на тонкие:
Главное, что нужно помнить при покупке переходников данного типа – это то, что они обычно производятся на ток до 6А, что означает, что через них большую нагрузку подключать нельзя.
Более современный переходник позволяющий перейти с большого количества разнообразных заграничных типов вилок на розетки типа C и F (основные стандарты в нашей стране).
Еще более современный и, соответственно, многофункциональный переходник. Огромное количество вариантов перехода с разнообразных типов вилок. Полностью оправдывает своё название “Путешественник”
Электрические переходники на патрон е27.

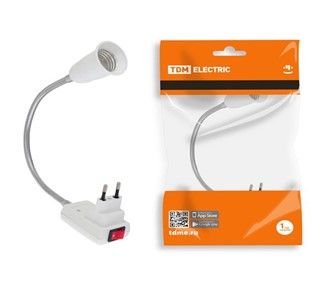

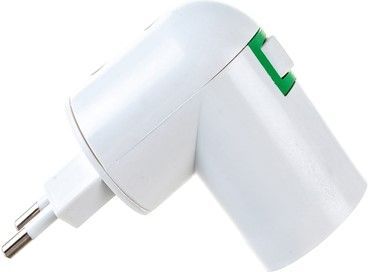

Бывают ситуации, когда нужно включить в розетку светильник, для локального освещения, но под рукой нет лишнего светильники, тогда всегда могут придти на помощь электрические переходники на патрон е27.

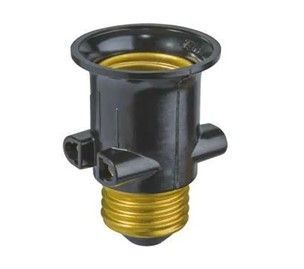

Иногда же случаются обратные истории, что нужна розетка, а в наличии только патрон е27. На этот случай может пригодиться вот такой интересный переходник, с выходами под розетку.

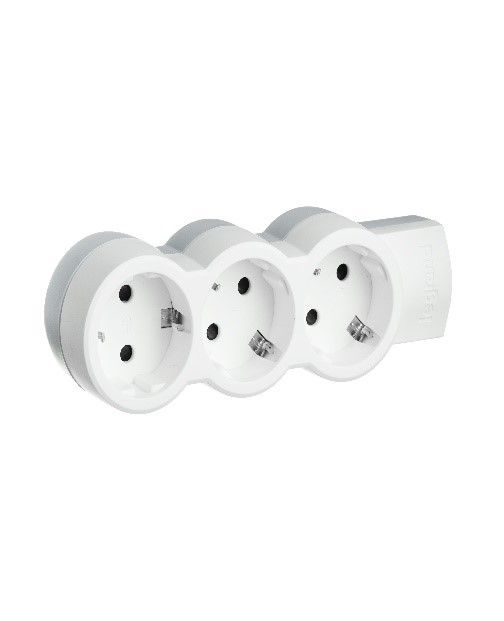

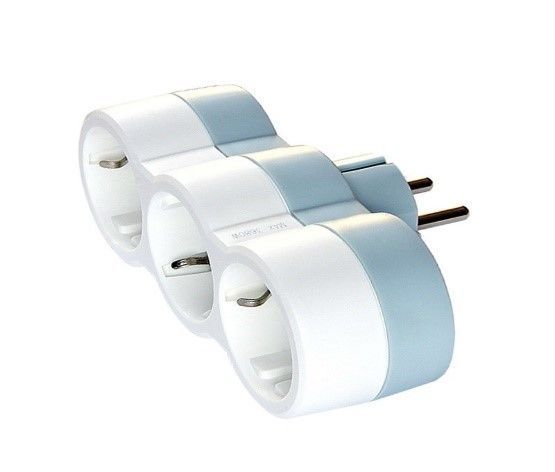

Сетевые разветвители
Сетевые разветвители, или просто тройники – это неплохая замена удлинителя, если вам нужно в одну розетку подключить несколько приборов, и вы не хотите куда-то прятать провод от удлинителя. Тройники бывают разной формы и исполнения, на разное количество гнезд, бывают как с заземляющим контактом, так и без него. Про самое главное вы, наверное, уже догадались: тройники бывают разные по максимальной нагрузке, которую можно к ним подключить.
Спасибо всем, кто дочитал эту статью до конца. С одной стороны тема простая, но с другой, если углубиться в детали, то мы с вами затронули только маленькую верхушку огромного айсберга информации.
Всем удачи!
Ах да, совсем забыли про вопрос с проточным водонагревателем на 5000кВт. Какая же обычная вилка подойдет для этого мощного прибора? Правильный ответ – никакая! Тут уже нужны будут мощные силовые вилки с розетками для такой нагрузки. Про них читайте в наших следующих статьях! Всего хорошего!
