Мембранные баки для отопления и водоснабжения: что это такое и как выбрать

Мембранные баки — это ключевые элементы в системах отопления и водоснабжения, обеспечивающие стабильную и безопасную работу этих систем. Давайте разберемся, что собой представляют мембранные баки, как они работают, какие виды существуют и почему их использование является необходимым для современных систем.

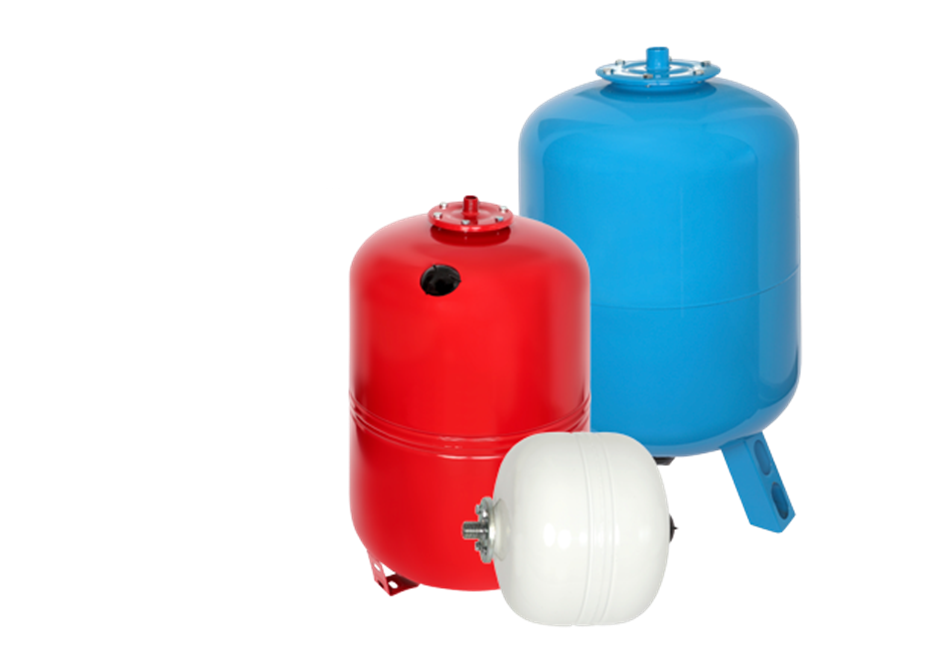

Что такое мембранные баки?

Мембранные баки — это устройства, предназначенные для компенсации температурного расширения воды в закрытых системах отопления и водоснабжения. Внутри бака находится мембрана, которая разделяет его на две части: одна заполнена водой, а другая — воздухом или газом (чаще всего азотом). Такая конструкция позволяет поддерживать давление в системе на стабильном уровне, предотвращая аварийные ситуации.

Принцип работы мембранных баков

Мембранные баки — это важные компоненты современных инженерных систем, таких как отопление и водоснабжение. Их работа основана на свойствах воды, которая при нагревании расширяется. Чтобы понять, как функционируют эти баки, важно рассмотреть физику процессов, происходящих в жидкости при изменении температуры.

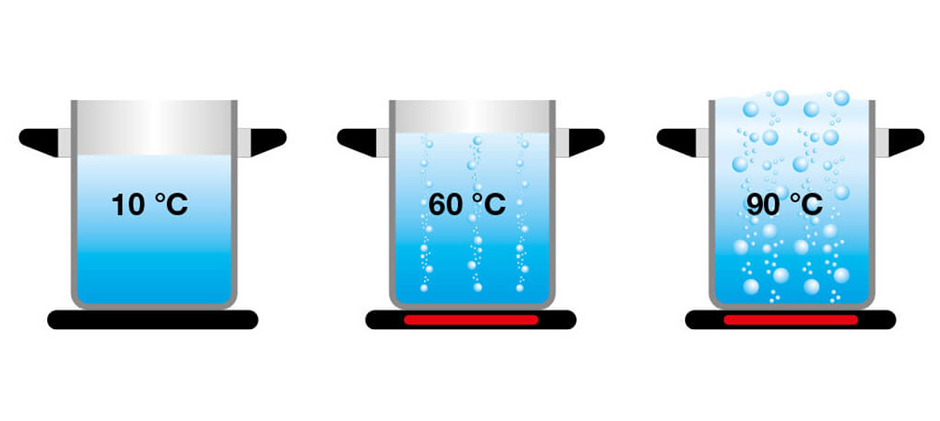

Физические процессы в системе

Когда вода нагревается, ее молекулы начинают двигаться быстрее, увеличивая свою среднюю кинетическую энергию. В результате этого процесса происходит термическое расширение воды — объем увеличивается, хотя масса остается неизменной. В закрытых системах отопления или водоснабжения этот дополнительный объем воды не имеет возможности выйти наружу, что приводит к росту давления в системе.

Рост давления может быть опасным, так как гидравлическая система рассчитана на определенный предел. Если давление превысит допустимое значение, это может вызвать повреждение труб, радиаторов и другого оборудования. Мембранный бак в таких ситуациях играет роль компенсатора, принимая на себя избыточный объем воды и снижая давление в системе.

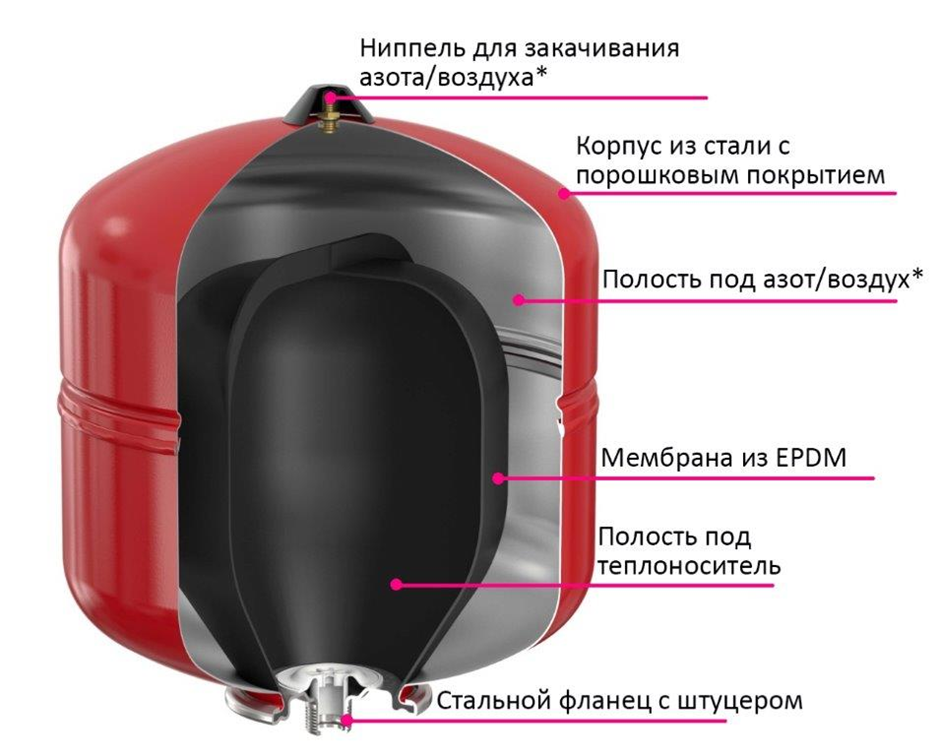

Устройство мембранного бака

Конструкция мембранного бака проста, но эффективна. Бак разделен на две части мембраной, которая может быть диафрагменного или камерного типа. Одна из частей заполнена водой, а другая — воздухом или газом, чаще всего азотом. Мембрана обеспечивает герметичность бака, не допуская смешивания воды и газа.

Когда вода в системе нагревается и расширяется, она поступает в мембранный бак, сжимая газ в другой части бака. Это сжатие компенсирует увеличение объема воды, поддерживая стабильное давление в системе. При остывании воды объем уменьшается, и газ возвращает воду обратно в систему. Таким образом, мембранный бак действует как своего рода «амортизатор», смягчая изменения давления и предотвращая аварии.

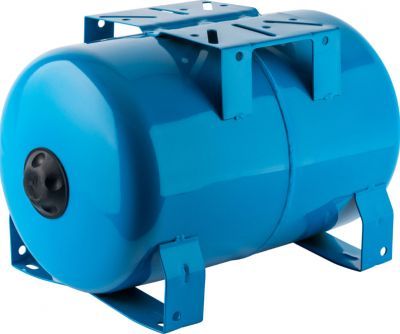

Мембранные баки для водоснабжения

Мембранные баки для систем водоснабжения используются в системах холодного и горячего водоснабжения, обеспечивая стабильное давление и предотвращая гидроудары. Эти устройства особенно важны в тех системах, где часто происходит резкое изменение потока воды, например, при включении и выключении кранов.

Особенности конструкции

Мембранные баки для систем водоснабжения имеют герметичную конструкцию, что исключает контакт воды с воздухом. Это важно для предотвращения коррозии и образования накипи внутри бака. Мембрана, разделяющая бак, может быть диафрагменного или камерного типа. В диафрагменных баках мембрана плотно прилегает к стенкам бака, обеспечивая надежное разделение воды и газа. Камерные баки, наоборот, оснащены мембраной в виде баллона, которая свободно перемещается внутри бака.

Ключевыми преимуществами таких баков являются:

• Защита от гидроударов: мембранный бак поглощает избыточное давление, предотвращая повреждение труб и оборудования.
• Стабильное давление: баки поддерживают постоянное давление в системе, что важно для стабильной работы бытовой техники.
• Долговечность: герметичная конструкция и отсутствие контакта с воздухом увеличивают срок службы бака.

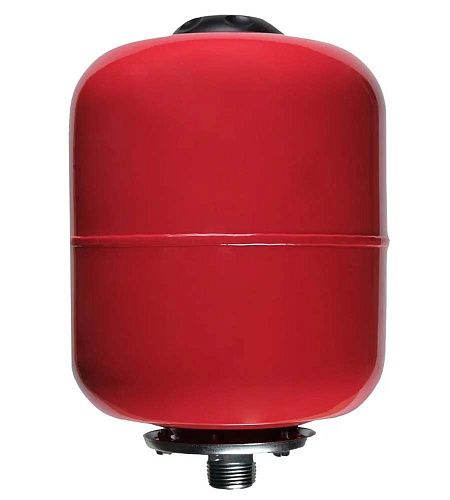

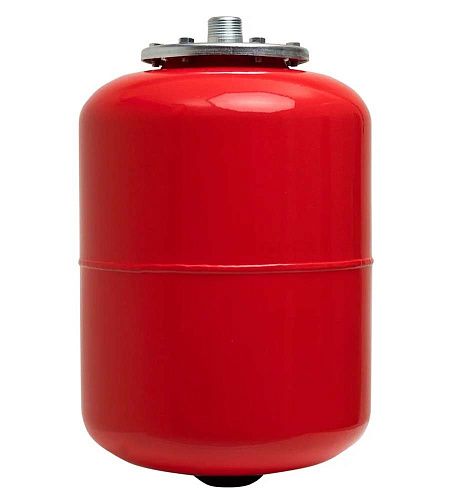

Мембранные баки для отопления

Мембранные баки для систем отопления предназначены для компенсации термического расширения воды при нагреве в системах отопления. Эти баки необходимы для поддержания стабильного давления и предотвращения его скачков, что особенно важно для работы в условиях высоких температур.

Открытые и закрытые системы отопления

В системах отопления различают открытые и закрытые системы. В открытых системах расширение воды компенсируется специальным баком, установленным выше уровня радиаторов. Однако такие системы имеют ряд недостатков: необходимость постоянного контроля уровня воды, возможность замерзания бака в холодное время года и контакт воды с воздухом, что способствует коррозии и снижению эффективности системы.

Закрытые системы отопления, в которых используются мембранные баки, лишены этих недостатков. Мембранный расширительный бак для отопления позволяет сохранять воду в системе, предотвращая ее контакт с воздухом и снижая риск коррозии. Закрытые системы более надежны и эффективны, их монтаж проще и дешевле, а эксплуатация требует меньше усилий.

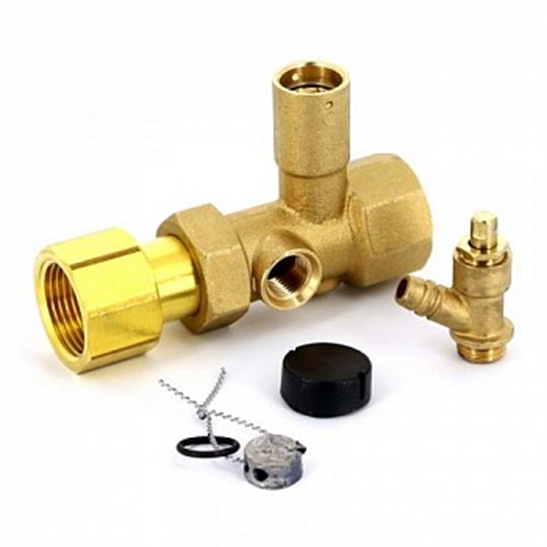

Комплектующие для мембранных баков

Для обеспечения надежной работы мембранных баков необходимо использовать качественные комплектующие, которые обеспечивают безопасность и долговечность системы. Основные комплектующие включают:

• Фланцы и крепежи. Эти элементы используются для надежного крепления мембранных баков к системе. Правильный монтаж с использованием качественных фланцев и крепежей гарантирует устойчивость бака и его эффективную работу.
• Воздухоотводчики. Воздухоотводчики необходимы для удаления лишнего воздуха из системы, что позволяет поддерживать стабильное давление и предотвращает коррозию. Воздухоотводчики также способствуют более эффективной циркуляции жидкости в системе.
• Манометры. Манометры предназначены для контроля давления в системе. Они помогают своевременно выявить отклонения от нормы, что позволяет принять меры для предотвращения возможных аварийных ситуаций.
• Клапаны безопасности. Обязательным элементом системы с мембранным баком является предохранительный сбросной клапан. Эти клапаны предназначены для автоматического снижения давления в системе при его чрезмерном повышении. Существует несколько типов предохранительных клапанов: с фиксированной величиной срабатывания и клапаны с возможностью настройки необходимого уровня давления. Использование таких клапанов предотвращает аварийные ситуации, защищая оборудование и трубы от повреждений.

Правильный подбор и установка комплектующих являются залогом долговечной и безопасной работы системы с мембранным баком.

Как выбрать мембранный бак?

Купить мембранный бак — это ответственный процесс, от которого зависит надежность и безопасность всей системы отопления или водоснабжения. Учитывая множество факторов, правильный выбор может значительно повысить эффективность работы системы и продлить срок службы оборудования. Рассмотрим ключевые аспекты, на которые следует обратить внимание при выборе мембранного бака.

1. Определение объема системы

Первым шагом является определение объема системы отопления или водоснабжения. Это ключевой параметр, от которого зависит выбор объема мембранного бака. Для правильного подбора используется формула расчета, которая учитывает объем воды в системе, температурное расширение жидкости, максимальное рабочее давление и коэффициент запаса. Важно понимать, что объем мембранного бака должен составлять определенный процент от общего объема системы, обычно этот показатель варьируется от 10% до 30%. Недостаточный объем бака может привести к скачкам давления, тогда как чрезмерно большой бак может стать излишней тратой средств.

2. Учет рабочего давления

Мембранные баки должны быть рассчитаны на определенное рабочее давление, которое будет поддерживаться в системе. Важно учитывать не только номинальное давление, но и максимальное, которое может возникнуть при нагреве воды. Если рабочее давление в системе превышает расчетное давление мембранного бака, это может привести к его поломке и выходу из строя системы в целом. Выбирая бак, обращайте внимание на его паспортные данные, где указано максимальное рабочее давление, и сопоставьте их с характеристиками вашей системы.

3. Выбор типа мембраны

Мембранные баки оснащены различными типами мембран, и от выбора подходящего типа зависит долговечность и эффективность работы бака. Существует два основных типа мембран:

●     Диафрагменные мембраны. Представляют собой плоскую резиновую перегородку, которая разделяет бак на две части — с жидкостью и газом. Эти мембраны чаще всего используются в бытовых системах отопления и водоснабжения. Их преимущество — относительно невысокая стоимость и простота конструкции. Однако они имеют ограниченный срок службы и требуют замены по мере износа.

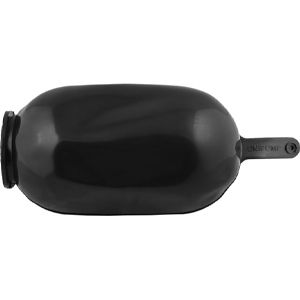

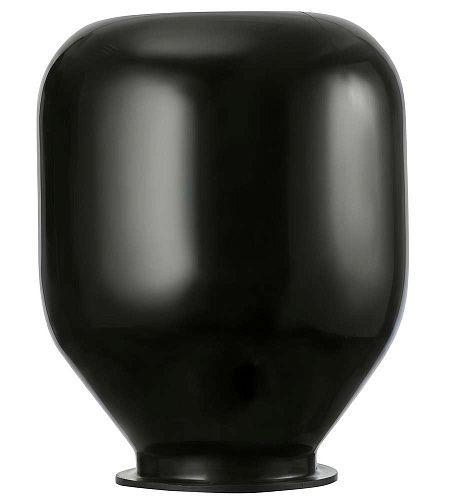

●     Камерные мембраны. Представляют собой эластичный баллон, который сжимается и расширяется в зависимости от давления в системе. Такие мембраны лучше всего подходят для систем с повышенными нагрузками или в случаях, когда требуется длительная и бесперебойная работа системы. Камерные мембраны обладают большей долговечностью и устойчивостью к высоким нагрузкам, их можно заменить в случае необходимости, что продлевает срок службы самого бака.

4. Оценка температурных условий

Температурные условия эксплуатации — еще один важный фактор при выборе мембранного бака. Для систем отопления, где температура теплоносителя может достигать высоких значений, необходимо выбирать баки с мембранами, которые изготовлены из материалов, устойчивых к высоким температурам. Например, мембраны из EPDM (этилен-пропилен-диен-мономер) хорошо переносят высокие температуры и агрессивные среды, что делает их идеальным выбором для систем отопления. Важно помнить, что несоответствие температуры эксплуатации и характеристик мембраны может привести к ее быстрому износу и выходу из строя бака.

5. Расчет запаса по объему

При выборе мембранного бака важно учитывать не только текущие параметры системы, но и возможные изменения в будущем. Если планируется расширение системы отопления или водоснабжения, стоит выбрать бак с небольшим запасом по объему. Это позволит избежать необходимости замены бака при увеличении нагрузки на систему. Запас по объему также полезен в случае возникновения экстремальных ситуаций, когда давление и объем теплоносителя могут существенно измениться.

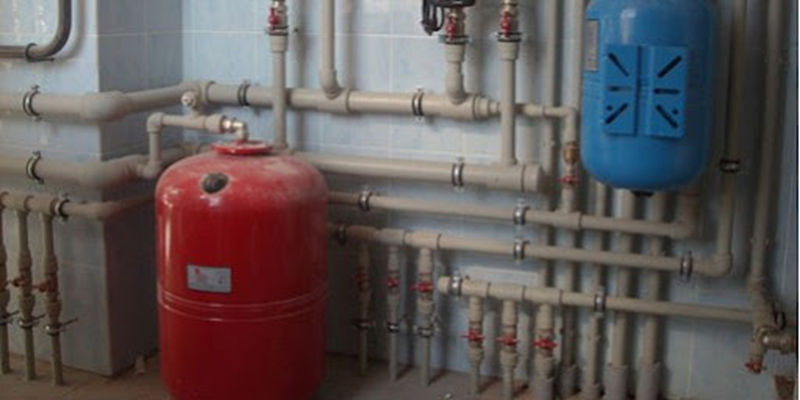

Монтаж и подключение мембранных баков

Правильный монтаж и подключение мембранного бака — ключевой фактор, влияющий на его эффективность и долговечность. Ошибки при установке могут привести к нестабильной работе системы, утечкам и даже поломкам. Рассмотрим основные рекомендации по монтажу и подключению мембранных баков.

1. Выбор места установки

Место установки мембранного бака должно быть выбрано с учетом нескольких важных факторов. Бак должен быть установлен в доступном для обслуживания месте, чтобы можно было легко проверить давление, состояние мембраны и, при необходимости, заменить ее. Важно также обеспечить защиту бака от механических повреждений и воздействия агрессивных сред. В системах отопления мембранный бак обычно устанавливают рядом с котлом или в другом теплом помещении, чтобы избежать проблем с замерзанием жидкости в баке.

2. Подключение к системе

Подключение мембранного бака к системе отопления или водоснабжения должно быть выполнено с учетом всех технических требований. Баки подключаются к системе через специальный патрубок, обычно с использованием запорного клапана, который позволяет отключать бак от системы для проведения технического обслуживания или замены. Важно обеспечить герметичность всех соединений, чтобы избежать утечек и потери давления. Герметичность соединений проверяется при первичном запуске системы, а также периодически во время эксплуатации.

3. Проверка и регулировка давления

Перед вводом мембранного бака в эксплуатацию необходимо проверить давление в воздушной камере бака. Это давление должно соответствовать рабочим параметрам системы и обычно находится в диапазоне 1-1,5 бар. В случае необходимости давление можно скорректировать с помощью насоса или стравливания воздуха через специальный ниппель. Проверка давления должна проводиться регулярно, так как его снижение может привести к неправильной работе бака и системы в целом.

4. Обслуживание и замена мембраны

Регулярное обслуживание мембранного бака — залог его долгой и бесперебойной работы. Основные мероприятия включают проверку давления в воздушной камере, осмотр бака на предмет коррозии и повреждений, а также проверку состояния мембраны. Если мембрана повреждена или изношена, ее необходимо заменить. Для этого в большинстве современных баков предусмотрены съемные фланцы, через которые можно извлечь старую мембрану и установить новую. Замена мембраны позволяет продлить срок службы бака и избежать необходимости полной его замены.

5. Профилактика аварийных ситуаций

Чтобы избежать аварийных ситуаций, связанных с перепадами давления, важно регулярно проверять состояние клапанов безопасности и других защитных устройств. Клапаны должны быть исправны и настроены на срабатывание при превышении допустимого давления в системе. Также рекомендуется установить автоматические воздухоотводчики, которые будут удалять воздух из системы, предотвращая его накопление и образование воздушных пробок.

Следуя этим рекомендациям, вы сможете обеспечить надежную и эффективную работу мембранного бака, а также всей системы отопления или водоснабжения.

Мембранные баки — это неотъемлемая часть современных систем отопления и водоснабжения. Они обеспечивают стабильность и безопасность работы системы, защищают оборудование от гидроударов и избыточного давления. При выборе мембранного бака важно учитывать объем системы, рабочее давление и температурные условия. Также необходимо регулярно обслуживать бак, чтобы продлить его срок службы и обеспечить бесперебойную работу системы. Если вы ищете надежное решение для вашей системы, мембранный бак станет отличным выбором.
